Описание

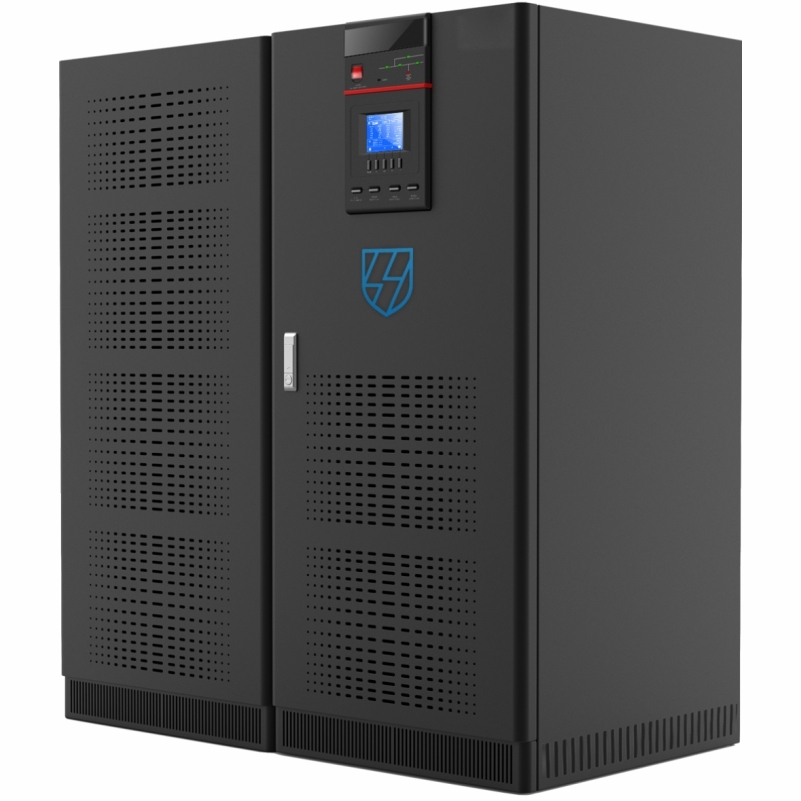

ИБП серии AVION MN сохраняют номинальную выходную мощность даже при пиковых значениях коэффициента амплитуды для нелинейных нагрузок (компьютеры, двигатели, преобразователи). Они обеспечивают качественное синусоидальное напряжение с искажениями менее 3-5%. Адаптивная схема коррекции в моноблочных ИБП AVION MN поддерживает разницу напряжений между фазами менее 2% и фазовый сдвиг 120° ± 1° при несбалансированной нагрузке. Цепь ограничения тока защищает инвертор при коротком замыкании. В трехфазном режиме выходной ток ограничен до 160% номинала на 5 секунд. Инвертор устойчив к перегрузкам благодаря принципу "приоритета инверсного состояния". ИБП серии AVION MN оснащены контролируемой схемой N+X для резервирования питания: при отказе одного источника, другой продолжает работу. На ЖК-экране появляется предупреждающее сообщение. В конструкции используются опциональные входные фильтры и 12-пульсные выпрямители, повышающие коэффициент мощности на входе до 0.95 и снижая коэффициент искажения тока до менее 10%. Эти фильтры эффективно подавляют гармоники, защищая оборудование от электрических помех.
Характеристики
Тип
Моноблочный ИБП
Количество силовых модулей
1
Номинальная полная мощность, кВА
100
Номинальная активная мощность, кВт
90
Диапазон входного напряжения, В
от 290 до 498 (±15%)
Диапазон входных частот, Гц
от 45 до 65
Длительность плавного пуска, с
от 5 до 300
Входной коэффициент мощности
0.8
Коэффициент нелинейных искажений на входе (THDI), %
менее 20
Диапазон напряжения байпаса, В
380 (-20...+15% по умолчанию)
Диапазон частот байпаса, Гц
50/60±10%
Выходное напряжение инвертора, В
380/400/415
Выходна частота, Гц
50/60
Синхронизация питания от сети %
±5
Фактическая точность измерения частоты, Гц
±0.05
Выходной коэффициент мощности, cos φ
0.9
Время мгновенного переключения, мс
менее 5
Перегрузочная способность инвертора
При коэффициенте мощности 0.9: 110 % в течение 1 часа, 125 % в течение 10 минут и 150 % в течение 60 с
Максимальная перегрузочная способность байпаса
1000% в течение 100 мс
КПД системы (при полной нагрузке), %
94
Диапазон рабочих температур, °C
от 0 до +40
Температура хранения, °C
от -25 до +70
Относительная влажность, %
от 0 до 95 (без конденсации)
Уровень шума (1 м), дБ
от 58 до 68
Степень защиты
IP20
Аккумулятор
Внешний
Габаритные размеры
900х850х1900
