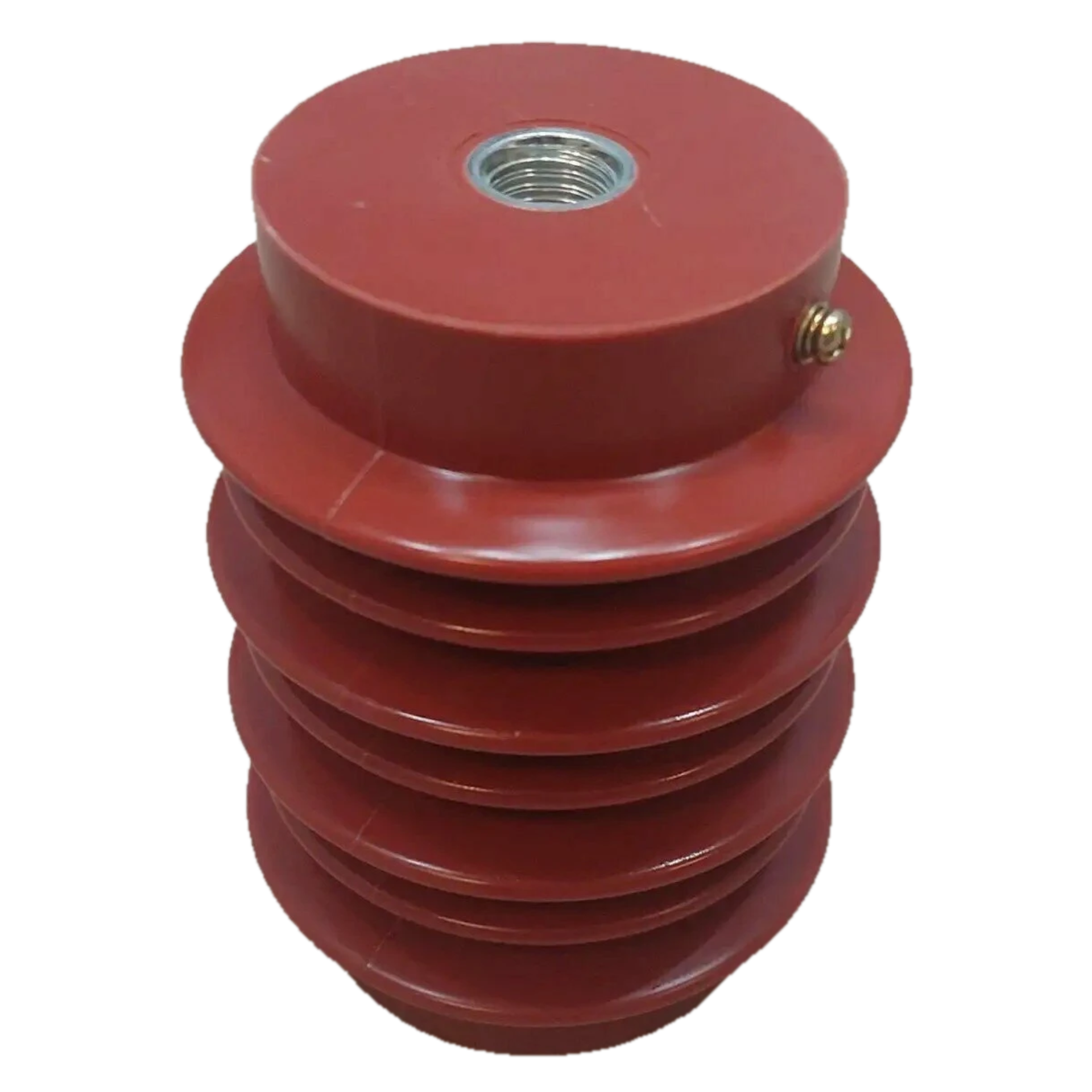

Изолятор опорный с ёмкостным делителем CG102-12/95x130 выполнен из эпоксида.
Применяется для надежного фиксирования и эффективной изоляции проводящих элементов электрооборудования класса напряжения 6-10 кВ (КРУ/КСО).
Емкостной делитель обеспечивает возможность контроля наличия либо отсутствия потенциала относительно корпуса оборудования.
- Для чего применяют ёмкостный делитель в опорном изоляторе?
Опорные изоляторы — неотъемлемая часть электрощитового оборудования: они фиксируют токоведущие элементы (шины, провода) и обеспечивают их электрическую изоляцию от заземлённых частей конструкции. В ряде случаев в конструкцию изолятора интегрируют ёмкостный делитель напряжения — он дополняет базовые функции изолятора, позволяя контролировать наличие высокого напряжения на токоведущих частях.
- Суть и устройство ёмкостного делителя
Ёмкостный делитель представляет собой последовательную цепь конденсаторов либо её конструктивный аналог. Его работа базируется на принципе распределения напряжения между элементами: величина напряжения на каждом звене обратно пропорциональна ёмкости этого звена. При равных значениях ёмкостей напряжение делится между ними равномерно.
В опорном изоляторе функцию конденсаторов могут выполнять специально рассчитанные диэлектрические слои или встроенные конденсаторные компоненты, органично вписанные в структуру изделия.
- Ключевые функции делителя в составе изолятора
• Сигнализация о наличии высокого напряжения.
Это наиболее востребованная задача делителя. На его выходе формируется пониженное напряжение, которого достаточно для активации простых индикаторных устройств — например, светодиодов или неоновых ламп — либо для передачи сигнала в систему мониторинга. Благодаря этому обслуживающий персонал заблаговременно узнаёт, что участок находится под напряжением.
• Автономное питание вспомогательных схем
Делитель способен обеспечивать энергией маломощные устройства непосредственно в ячейке распределительного устройства (КРУ, КСО) — индикаторы, датчики, модули связи. Энергия извлекается из высоковольтной шины посредством ёмкостной связи, что исключает необходимость в отдельном источнике питания.
• Контроль фазировки и порядка чередования фаз
С помощью сигналов, снимаемых с делителей, и подключения переносных приборов можно проверить корректность подключения фаз, выявить перекос или убедиться в совпадении одноимённых фаз при параллельной работе линий. Такая проверка критически важна при вводе оборудования в эксплуатацию и после проведения ремонтных работ.
• Взаимодействие с системами контроля и защиты
Выходной сигнал делителя может подаваться на микропроцессорные устройства, которые отслеживают состояние сети: фиксируют однофазные замыкания на землю, контролируют уровень изоляции, регистрируют аварийные режимы. Это повышает прозрачность работы сети и сокращает время реагирования на нештатные ситуации.
• Усиление мер безопасности
Комбинация визуальных индикаторов и автоматизированного контроля минимизирует вероятность ошибок персонала — исключается риск подачи напряжения на участок, где выполняются работы, либо начала работ на ошибочно признанном обесточенным участке.
