1. Введение

Быстродействующие автоматические выключатели (ВАБ) постоянного тока — это ключевые элементы защиты тяговых подстанций, отвечающие за безопасность и бесперебойность работы электротранспорта. Они мгновенно отключают поврежденные участки контактной сети при коротких замыканиях и перегрузках, предотвращая выход из строя дорогостоящего оборудования. От их надежности зависит не только стабильность энергоснабжения, но и безопасность движения поездов, трамваев и метро.

Правильный выбор ВАБ — это не просто вопрос соответствия техническим параметрам, а стратегическое решение, влияющее на долговечность всей энергосистемы подстанции. Ошибки в подборе выключателя могут привести к ложным срабатываниям, преждевременному износу или даже авариям, что повлечет за собой серьезные финансовые и эксплуатационные потери.
Современные ВАБ отличаются не только высокой скоростью срабатывания, но и адаптивностью к различным условиям работы. В этой статье мы разберем, как выбрать оптимальный выключатель, учитывая ключевые характеристики, условия эксплуатации и особенности конкретной тяговой подстанции. Это поможет вам избежать распространенных ошибок и сделать осознанный выбор.

2. Основные параметры выбора ВАБ

Выбор быстродействующего автоматического выключателя (ВАБ) для тяговой подстанции требует тщательного анализа технических характеристик. Ключевые параметры определяют не только работоспособность оборудования, но и уровень защиты всей системы. Рассмотрим наиболее важные из них.

Номинальное напряжение и ток

Первое, на что стоит обратить внимание, — соответствие выключателя рабочим условиям подстанции. Номинальное напряжение ВАБ должно соответствовать уровню сети, а ток — нагрузке, включая возможные перегрузки. Например, для городского электротранспорта обычно применяют ВАБ на 600–3000 В, тогда как для железных дорог могут требоваться более высокие значения. Ошибка в расчетах может привести либо к недостаточной защите, либо к неоправданным затратам на избыточное оборудование.

Ток отключения и быстродействие

Способность ВАБ быстро и эффективно разрывать цепь при коротком замыкании зависит от двух ключевых параметров: тока отключения (максимального значения, при котором выключатель гарантированно сработает) и времени срабатывания. Для тяговых подстанций критически важно, чтобы выключатель отключал аварийный участок за доли секунды — это минимизирует тепловое и электродинамическое воздействие на оборудование. Современные модели обеспечивают время отключения до 10–15 мс, что значительно снижает риски повреждения контактной сети и преобразовательных агрегатов.

Надежность и условия эксплуатации

Помимо основных электрических характеристик, важно учитывать коммутационную износостойкость (количество циклов включения/выключения) и климатическое исполнение. Тяговые подстанции часто работают в условиях повышенной влажности, вибрации и перепадов температур, поэтому корпус и внутренние компоненты ВАБ должны быть устойчивы к внешним воздействиям. Дополнительные системы мониторинга, такие как датчики температуры и износа контактов, помогут продлить срок службы выключателя и предотвратить внезапные отказы.

Грамотный подбор ВАБ по этим параметрам обеспечит не только надежную защиту сети, но и снизит эксплуатационные расходы за счет уменьшения частоты ремонтов и замены оборудования. В следующем разделе мы сравним популярные модели выключателей, чтобы помочь вам сделать оптимальный выбор.

Если вам необходим индивидуальный расчет и помощь в выборе необходимого оборудования – вы можете обратиться к нашим специалистам, которые бесплатно рассчитают и подберут оптимальное решение - по телефону +7 (922) 636-27-35 или написав нам на электронную почту chelzeomarket@chelzeo.ru.

3. Надежность и безопасность ВАБ: ключевые аспекты выбора

При выборе быстродействующего автоматического выключателя для тяговой подстанции особое внимание следует уделить его надежности и безопасности. Эти характеристики напрямую влияют на бесперебойность работы электротранспорта и долговечность оборудования. Рассмотрим наиболее важные аспекты.

Система дугогашения - один из определяющих факторов надежности ВАБ. Современные выключатели используют три основных типа дугогашения: воздушное, вакуумное и газовое (SF6). Вакуумные технологии обеспечивают наиболее эффективное гашение дуги и требуют минимального обслуживания, тогда как воздушные системы проще в ремонте. Выбор зависит от конкретных условий эксплуатации и требований к частоте коммутаций.

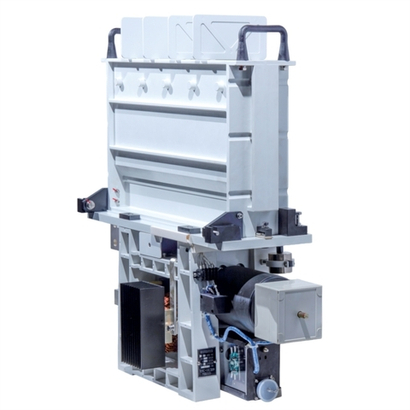

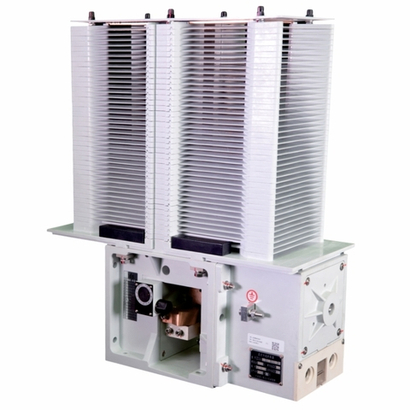

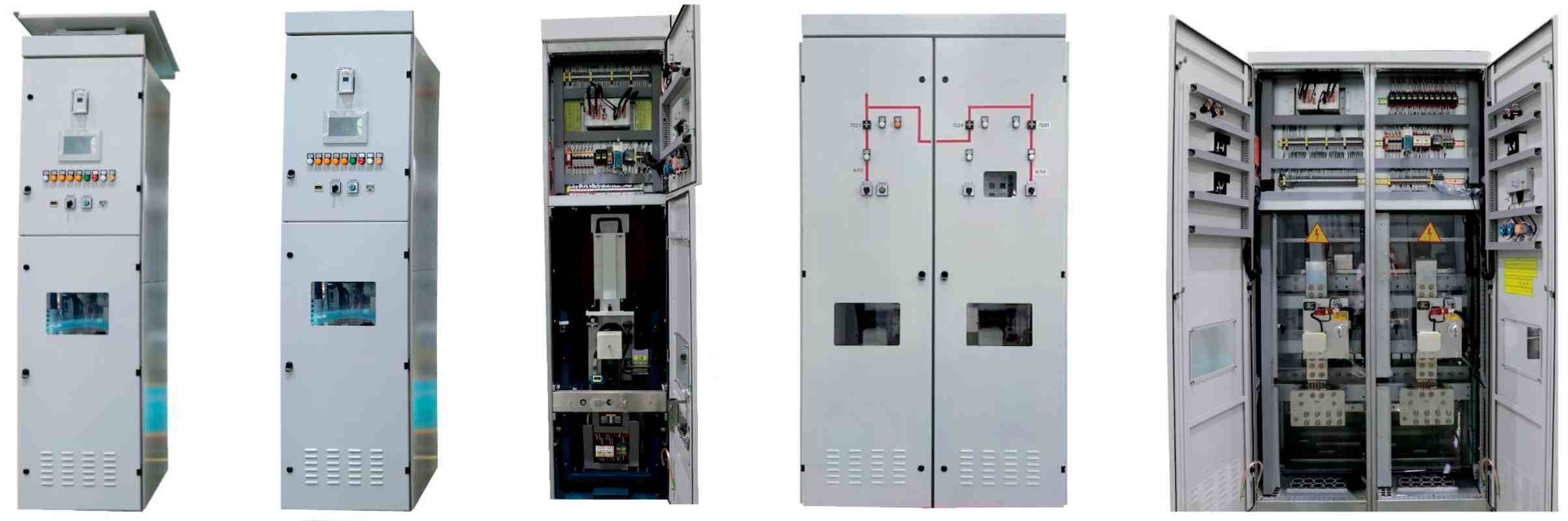

Однако, стоит обратить внимание на то, что воздушный способ гашения дуги уже на протяжении многих лет доказал свою эффективность, многие специалисты рекомендуют выбирать именно такой тип быстродействующих выключателей. Основываясь на опыте, мы предлагаем широкую линейку распространенных выключателей серий QBS3 и QBS4.

Не менее важна защита от ложных срабатываний. Современные ВАБ оснащаются цифровыми системами защиты, которые анализируют не только величину тока, но и скорость его нарастания. Это позволяет отличать реальные аварийные ситуации от кратковременных пусковых токов и переходных процессов. Такая интеллектуальная защита особенно важна для тяговых подстанций, где часты динамические нагрузки.

Для повышения безопасности и удобства эксплуатации многие производители предлагают системы мониторинга состояния выключателя. Встроенные датчики контролируют температуру контактов, степень их износа, состояние механических частей. Эта информация позволяет планировать техническое обслуживание и предотвращать внезапные отказы. Некоторые модели даже поддерживают дистанционный мониторинг через системы SCADA, что особенно ценно для распределенных сетей электротранспорта.

4. Сравнение популярных моделей ВАБ для тяговых подстанций

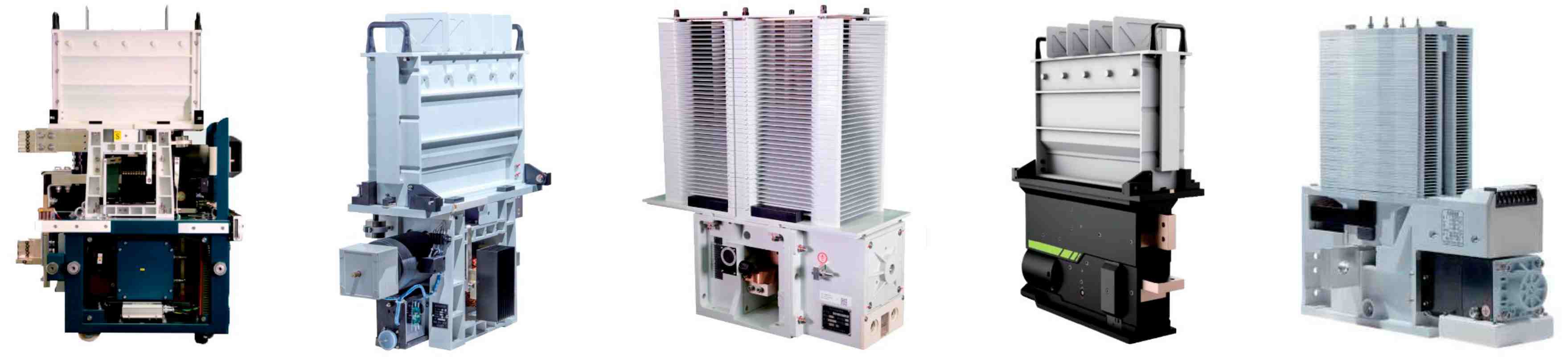

При выборе быстродействующего автоматического выключателя важно рассмотреть доступные на рынке модели. Мы сравнили характеристики наиболее востребованных ВАБ от ведущих производителей, чтобы помочь вам сделать осознанный выбор.

Отечественные разработки традиционно пользуются спросом благодаря хорошей адаптации к местным условиям эксплуатации. Можно найти множество моделей с различными характеристиками, соответствующими требованиям большинства тяговых подстанций. Одним из преимуществ является ремонтопригодность и доступность запчастей. Также на рынке присутствует довольно много моделей с увеличенным ресурсом и устойчивостью к низким температурам, что делает их идеальными для северных регионов.

Импортные же аналоги от таких брендов как ABB (серия SACE) и Siemens (3WL) предлагают передовые технологии, но требуют более тщательного обслуживания. Например, ABB SACE Emax DC обеспечивает время срабатывания всего 8 мс и оснащен цифровой системой защиты, но его стоимость в 2-3 раза выше отечественных аналогов. Однако стоит сказать, что Siemens 3WL выделяется модульной конструкцией и возможностью интеграции в системы автоматизированного управления, что важно для современных "умных" подстанций.

При выборе между отечественными и импортными моделями стоит учитывать не только первоначальную стоимость, но и совокупные затраты на весь срок службы. Российские ВАБ выигрывают по доступности сервиса и запчастей, тогда как европейские аналоги предлагают более высокие технические характеристики и современные системы мониторинга. Для ответственных объектов часто выбирают гибридный подход, комбинируя разные типы выключателей в зависимости от конкретных участков сети.

5. Рекомендации по монтажу и эксплуатации ВАБ

Правильная установка и обслуживание быстродействующих выключателей - залог их долгой и надежной работы. Рассмотрим ключевые аспекты, на которые стоит обратить внимание при вводе оборудования в эксплуатацию.

Типичные ошибки монтажа, которых следует избегать:

• Несоблюдение требований к месту установки (недостаточная вентиляция, воздействие влаги или вибрации)
• Неправильный выбор сечения и типа соединительных шин
• Нарушение моментов затяжки контактных соединений
• Игнорирование требований к выравниванию аппарата при установке

График технического обслуживания должен включать:

1. Ежедневный визуальный осмотр на предмет внешних повреждений
2. Ежемесячную проверку:
   •    Состояние контактных поверхностей
   •    Работоспособность механизма включения/отключения
   •    Показания встроенных датчиков мониторинга
3. Ежегодное комплексное обслуживание:
   •    Измерение сопротивления изоляции
   •    Проверка характеристик срабатывания
   •    Чистка и смазка механических узлов

Советы по продлению срока службы:

• Используйте только оригинальные запасные части
• Своевременно выполняйте подтяжку контактных соединений
• Ведите журнал всех операций и срабатываний
• При первых признаках неисправности (подгорание контактов, задержки в срабатывании) проводите внеплановую диагностику

Помните, что квалифицированное обслуживание ВАБ требует специального оборудования и подготовки персонала. Для сложных работ рекомендуем обращаться к сертифицированным специалистам производителя.

6. Заключение: как выбрать оптимальный ВАБ для вашей подстанции?

Выбор быстродействующего автоматического выключателя для тяговой подстанции требует комплексного подхода. В ходе нашей статьи мы рассмотрели ключевые аспекты, на которые стоит обратить внимание:

1. Технические параметры - номинальные токи и напряжение, быстродействие, отключающая способность должны точно соответствовать характеристикам вашей сети
2. Условия эксплуатации - учитывайте климатические особенности, уровень вибраций и возможные перегрузки
3. Надежность и безопасность - предпочтение стоит отдавать проверенным решениям с эффективными системами дугогашения и защиты от ложных срабатываний, например, системам с воздушным способом гашения дуги.

Современный рынок предлагает широкий выбор ВАБ - от доступных отечественных моделей до высокотехнологичных импортных аналогов. При принятии решения рекомендуем:

• Провести детальный анализ параметров вашей сети
• Сравнить несколько вариантов по критерию "цена-качество"
• Учесть стоимость всего жизненного цикла оборудования, а не только первоначальные вложения

Наши специалисты готовы помочь вам в расчетах и подборе оптимального решения для вашей тяговой подстанции. Оставьте заявку на консультацию, и мы предложим несколько вариантов ВАБ, соответствующих вашим техническим требованиям и бюджету.

Помните, правильный выбор выключателя - это гарантия безопасности, надежности и экономической эффективности работы вашего оборудования на долгие годы.
