Клеммы на DIN-рейку представляют собой универсальные устройства, используемые для контакта проводов в электрических системах. Они различаются по конструкции, назначению и техническим характеристикам, что дает широкий выбор устройств для каждого конкретного проекта. Основная классификация клеммников включает разделение по типу соединения, материалу, назначению и другим параметрам, благодаря чему они применяются повсеместно — от промышленной автоматизации до бытовой электротехники.

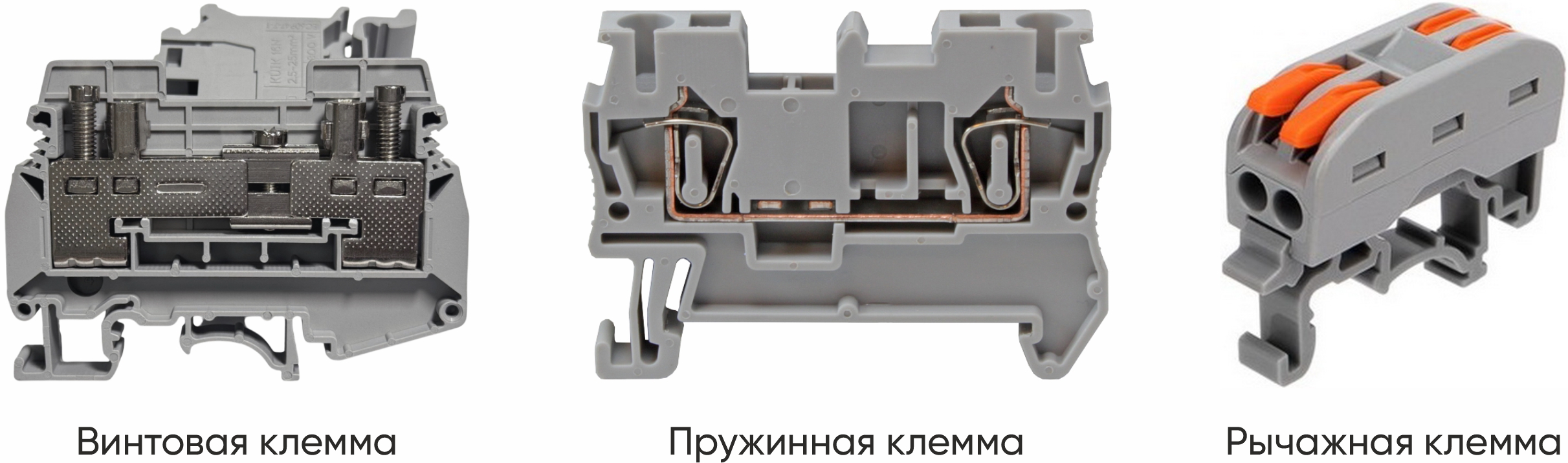

Типы соединений

•    Винтовые клеммы гарантируют надежное соединение за счет механического прижима провода винтом, что делает их идеальными для высоких токов и вибрационных нагрузок. Такой тип зажима провода дает меньше нагрева и ЭМ поля в месте контакта, особенно на высоких токах, а также позволяет контролировать усилие при закручивании. Такой тип соединения зарекомендовал себя временем как самое надежное соединение, которое требует меньше усилий для обслуживания.
•    Пружинные клеммы обеспечивают моментальное подключение проводов без необходимости применения инструментов, что особенно удобно при работе с большим числом соединений.
•    Рычажные клеммники объединяют достоинства винтовых и пружинных решений, предлагая легкость установки и надежность контакта.

Материалы

Токопроводящие элементы чаще всего изготавливаются из латуни или меди – материалов с высокой электропроводностью и долговечностью. Для работы в агрессивных средах или при повышенной влажности используются клеммы с покрытием из никеля или олова, которые защищают от коррозии. Корпус клемм обычно выполняется из термостойкого пластика для обеспечения изоляции и устойчивости к высоким температурам.

Конструктивные исполнения и их назначение

•    Стандартные клеммы выбираются для простого соединения проводников.
•    Распределительные клеммные колодки используются в случае необходимости разветвления электрических цепей.
•    Клеммные зажимы с предохранителями устанавливают для защиты цепей от перегрузок и коротких замыканий.
•    Также существуют специализированные клеммы, например, с диодами или резисторами, которые применяются в сложных схемах управления и автоматизации.

Дополнительные особенности клемм включают возможность объединения в блоки, наличие индикаторов состояния, поддержку различных сечений проводов и диапазонов токов. Например, наборные клеммы позволяют создавать компактные и удобные для монтажа блоки, а клеммы с индикаторами помогают визуально контролировать наличие напряжения в цепи.

Как правильно выбрать клеммы на DIN-рейку?

Критерии выбора: ток, напряжение, сечение провода, условия эксплуатации.

Выбор клемм на DIN-рейку требует внимательного подхода, так как от этого зависит надежность и безопасность электрической системы. Одним из ключевых критериев является номинальный ток, который должна выдерживать клемма. Он должен соответствовать максимальному току в цепи, чтобы избежать перегрева и повреждения контактов. Например, для слаботочных цепей подойдут клеммы на 10-20 А, а для силовых линий могут потребоваться модели, рассчитанные на 100 А и более.

Не менее важным параметром является номинальное напряжение. Клеммы должны быть рассчитаны на напряжение, которое присутствует в цепи. Для стандартных бытовых сетей подойдут клеммы на 220-250 В, а для промышленных установок с высоким напряжением необходимо выбирать специализированные модели, способные выдерживать 400 В и выше. Также стоит учитывать тип сети (переменный или постоянный ток), так как некоторые клеммы предназначены только для определенного типа напряжения.

Сечение провода — еще один важный критерий. Клемма должна обеспечивать надежный контакт с проводом, поэтому ее конструкция должна соответствовать сечению используемых проводов. Например, для тонких проводов сечением 0,5-1,5 мм² подойдут компактные клеммы, а для толстых кабелей сечением 10 мм² и более потребуются более массивные модели. Неправильный выбор может привести к плохому контакту, что вызовет нагрев и возможное возгорание.

Также немаловажную роль играют условия эксплуатации. В условиях повышенной влажности, вибрационных нагрузок или высокой/низкой температуры необходимо выбирать модели, имеющие соответствующую степень защиты (IP) и устойчивость к внешним воздействиям. Например, для промышленных объектов лучше выбирать клеммы с защитой от пыли и влаги, а также с устойчивостью к коррозии. В бытовых условиях можно ограничиться стандартными моделями, если они соответствуют остальным критериям.

Монтаж клемм на DIN-рейку: пошаговая инструкция

Монтаж клемм на DIN-рейку — это простая, но ответственная задача, требующая внимательности и соблюдения правил.

  1. Первым шагом необходимо подготовить рабочее место: отключить питание в электрической цепи, чтобы избежать поражения током, и подготовлены все инструменты и материалы. Для монтажа потребуется сама DIN-рейка, клеммные зажимы, отвертка и провода, которые будут подключаться. Как отмечает наш технический специалист: "Правильная подготовка — это 50% успеха. Никогда не пренебрегайте отключением питания и проверкой инструментов перед началом работы."

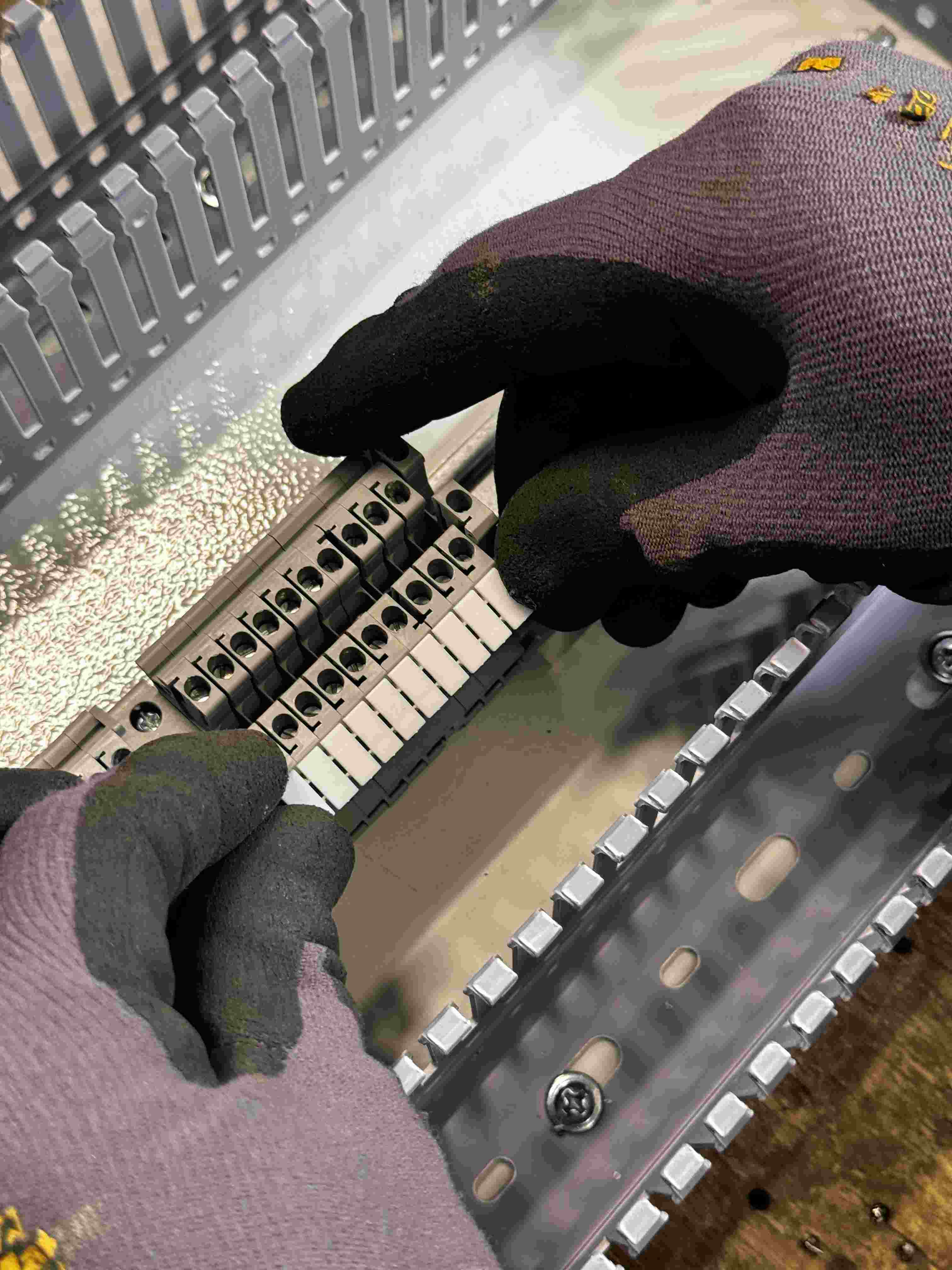

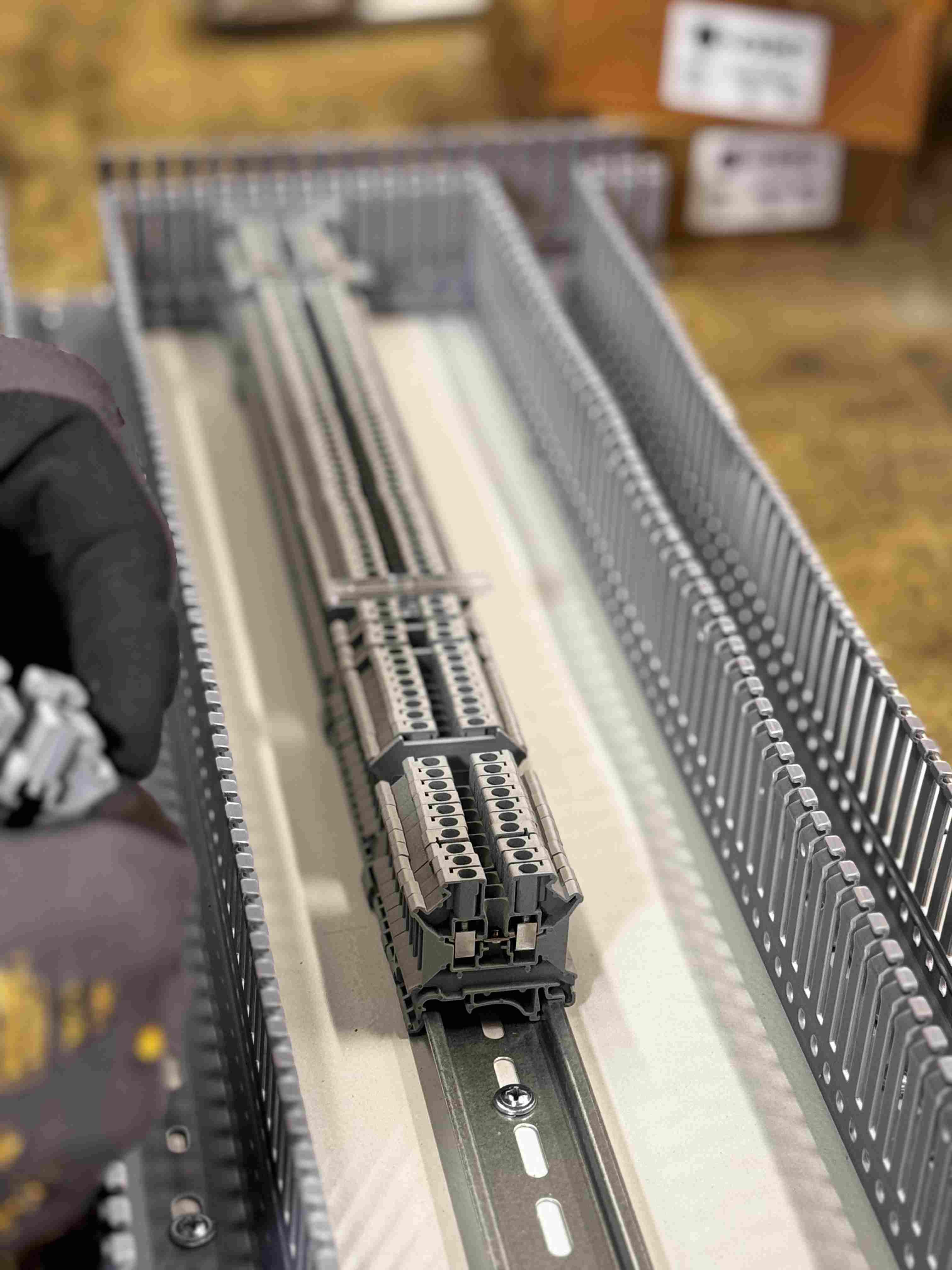

  2. Следующий шаг — установка DIN-рейки, если она еще не закреплена. Рейка крепится на монтажную панель или в электрощит с помощью саморезов или других крепежных элементов. Важно убедиться, что рейка установлена ровно и надежно, так как это основа для крепления клемм. После этого можно приступать к установке клемм. Для этого клемму нужно подвести к рейке и защелкнуть, надавив до характерного щелчка. Убедитесь, что клемма плотно зафиксирована и не двигается.

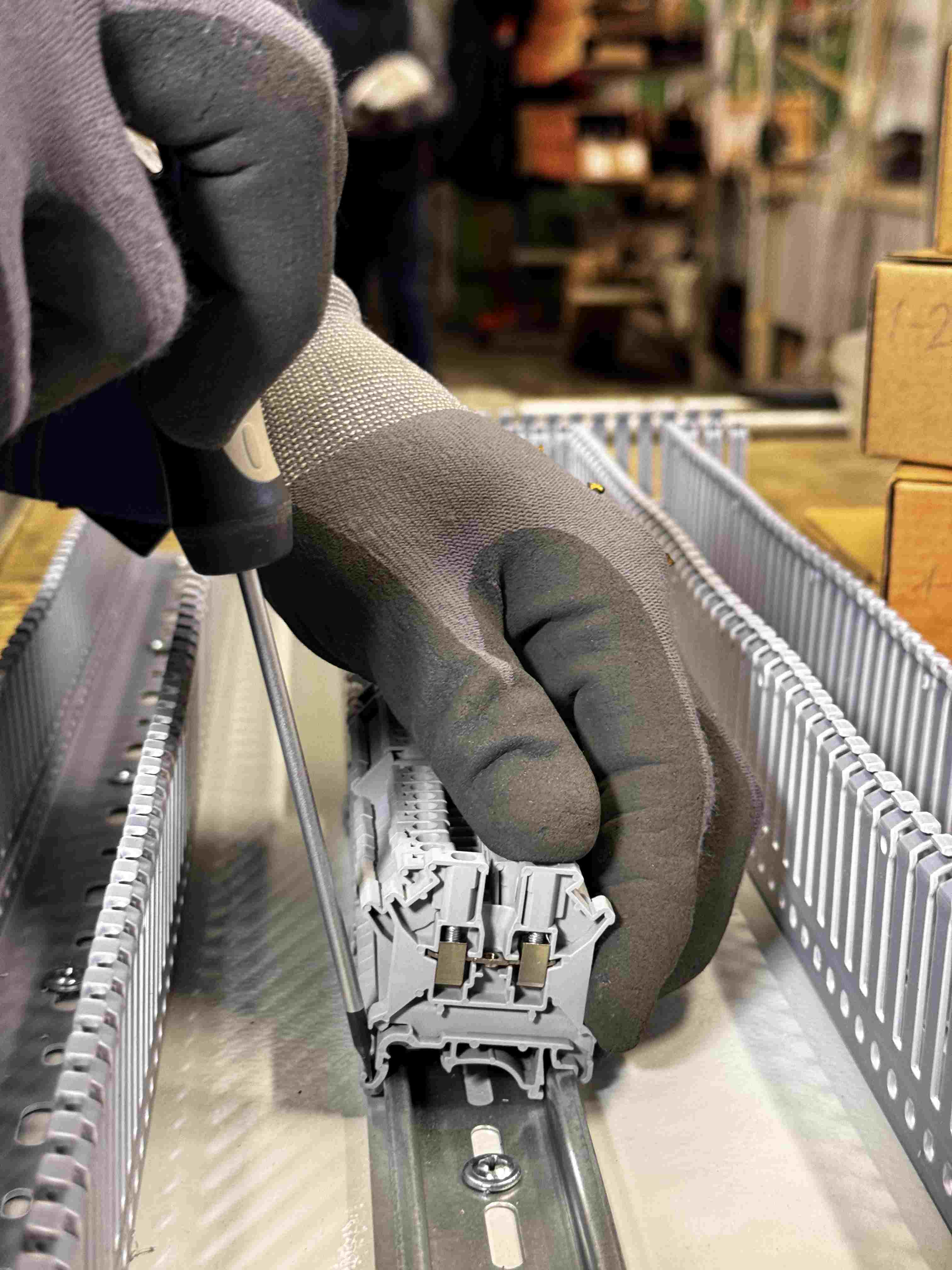

  3. После монтажа клеммных соединителей на рейку можно приступить к подключению проводов. Для этого ослабьте отверткой винтовые зажимы на клемме, вставьте зачищенные концы проводников в соответствующие отверстия и затяните винты. Убедитесь в надежной фиксации проводов. Важно соблюдать соответствие фаз, нуля и заземления, если это предусмотрено схемой. Ошибка в подключении фаз может привести не только к выходу оборудования из строя, но и к опасным ситуациям. Всегда сверяйтесь со схемой.
  4. Завершающий этап — проверка монтажа. Включите питание и убедитесь, что все подключенные устройства работают корректно, а клеммы не нагреваются. Если все сделано правильно, клеммы на DIN-рейке обеспечат надежное и безопасное соединение. В случае обнаружения проблем (например, искрение или нагрев), немедленно отключите питание и проверьте правильность подключения. "Проверка под нагрузкой — это обязательный этап. Даже если все выглядит идеально, только практика покажет, насколько качественно выполнена работа. При сборке оборудования мы тщательно проверяем и тестируем сборку на всех её этапах. Многолетний опыт позволил нам проработать структуру сборочного цеха так, чтобы клиент мог полностью доверять нашему оборудованию и быть уверенным в его качестве" — подчеркивает наш инженер Матвеенко Кирилл.




Особенности подключения многожильных и одножильных проводов

Подключение многожильных и одножильных проводов требует учета их конструктивных различий и механических свойств.

Одножильные провода, состоящие из одного проводника, обладают высокой жесткостью и легко фиксируются в клеммах. Однако при их подключении важно избегать чрезмерного затягивания винтов, чтобы не повредить проводник. Для проводов с одной жилой подходят практически все типы клемм. Например, для сечения 2,5 мм² и тока до 16 А рекомендуются винтовые клеммы с усилием затяжки 0,6–0,8 Н·м - надежный контакт без деформации проводника.

Многожильные провода, состоящие из множества тонких жил, требуют более аккуратного обращения. Гибкость делает их уязвимыми к повреждению при неправильном затягивании. Для таких проводов предпочтительны пружинные или рычажные клеммы, которые равномерно распределяют давление и предотвращают перетирание жил. Например, пружинные клеммы рассчитаны на подключение многожильных проводов сечением от 0,5 до 2,5 мм² и обеспечивают усилие зажима до 300 Н, что гарантирует стабильный контакт даже при вибрациях.



При выборе клемм также важно учитывать токовую нагрузку и сечение проводов. Для расчета минимального сечения проводника можно использовать формулу:


где:
S — сечение провода (мм²),
I — ток (А),
p — удельное сопротивление материала (для меди 0,0175 Ом·мм²/м),
L  — длина провода (м),
U — допустимое падение напряжения (В).
Например, для тока 10 А и длины 5 м при допустимом падении напряжения 0,5 В минимальное сечение составит 1,75 мм².



Для обеспечения надежности соединения многожильных проводов рекомендуется использовать наконечники (например, гильзы или штыревые наконечники), которые предотвращают расслоение жил и улучшают контакт.

Винтовые клеммы с плоскими контактными площадками также подходят для многожильных проводов, но требуют предварительного обжима наконечниками.

Таким образом, правильный выбор клемм и соблюдение технологий подключения обеспечивают долговечность и безопасность электрических соединений.

_______________________________________________

В нашем интернет-магазине представлен широкий выбор высококачественных винтовых клемм на DIN-рейку, подходящих как для профессионального, так и для бытового применения. Продукция изготавливается на современном заводе под строгим контролем, что гарантирует соответствие международным стандартам безопасности. Каждая клемма проходит двухэтапную проверку и тестирование на устойчивость к нагрузкам, температурным перепадам и другим эксплуатационным условиям. Мы понимаем, насколько важно доверять оборудованию, от которого зависит безопасность электрических систем, поэтому предлагаем клеммы, обеспечивающие долговечность, стабильность и надежность каждого соединения.
