Разъединители постоянного тока

Заказать расчет или получить консультацию о выборе оборудования вы можете:
позвонив нам по телефону: +7 (922) 636-27-35  или отправив письмо на почту: chelzeomarket@chelzeo.ru

Разъединитель постоянного тока для тяговой подстанции — это специализированное коммутационное устройство, предназначенное для размыкания электрической цепи без нагрузки и обеспечения видимого разрыва в электрических системах, что крайне важно для подтверждения отключенного состояния линии в соответствии с требованиями правил электробезопасности. Такие разъединители применяются в системах тягового электроснабжения железнодорожного и городского транспорта, работающих на постоянном токе.

Механизм действия разъединителя постоянного тока основан на физическом размыкании контактов для создания видимого разрыва в электрической цепи. При подаче команды, механизм (ручной, электромеханический привод) приводит в движение подвижные контакты, которые отходят от неподвижных контактов, разрывая цепь.

Для предотвращения случайного срабатывания разъединители оснащаются блокировками, которые исключают возможность отключения или включения устройства при наличии тока нагрузки. В обесточенной цепи контакты размыкаются без образования электрической дуги, что обеспечивает безопасность и долговечность устройства.

Особое внимание уделяется надежной фиксации контактов в замкнутом и разомкнутом состоянии для предотвращения несанкционированного замыкания цепи под воздействием вибраций или других внешних факторов.

Основные функции:

1. Изоляция цепей: Разъединитель обеспечивает безопасное отключение отдельных участков цепи для выполнения технического обслуживания, ремонта или модернизации оборудования.
2. Видимый разрыв цепи: Для подтверждения отключения цепи оператор может визуально убедиться в наличии физического разрыва между контактами, что важно для безопасности.
3. Размыкание цепи без нагрузки: Разъединители используются для работы в обесточенных цепях, так как они не рассчитаны на коммутацию тока под нагрузкой.

Конструкция:

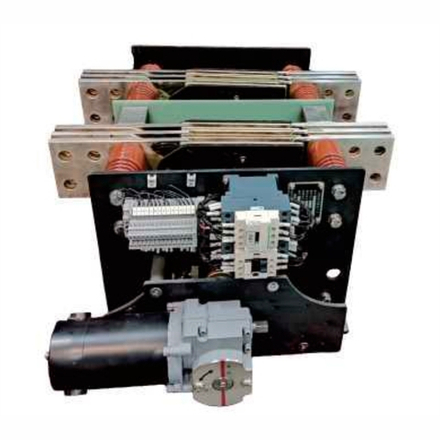

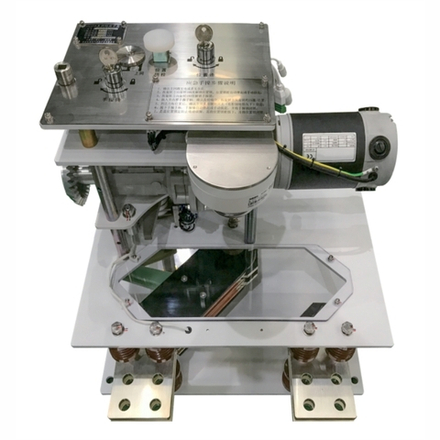

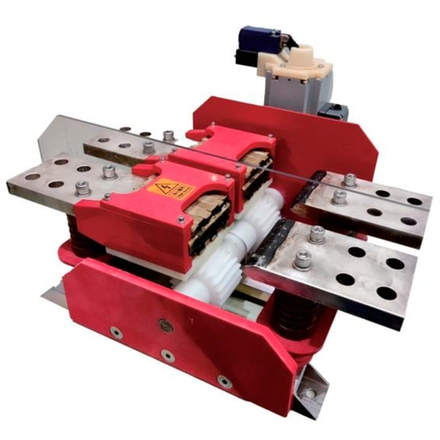

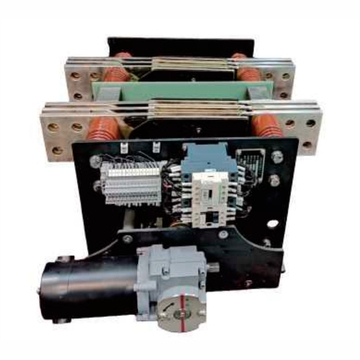

Конструкция разъединителя постоянного тока включает неподвижные и подвижные контакты, установленные на изолирующих опорах, механизм привода (ручного, электромеханического типа), а также систему блокировок и дополнительных контактов для контроля состояния. Контакты выполнены из высокопроводящих материалов с защитным покрытием для минимизации сопротивления и износа. Изоляторы обеспечивают электрическую изоляцию между токоведущими частями и корпусом. Прочный корпус или рама защищает устройство от внешних воздействий и обеспечивает механическую устойчивость, что особенно важно в условиях тяговых подстанций, где оборудование подвергается вибрациям и механическим нагрузкам.

Применение разъединителей постоянного тока охватывает тяговые подстанции, которые обеспечивают электропитание железнодорожного транспорта, трамваев, метрополитенов и других объектов, работающих на постоянном токе.

Механизм применения включает использование разъединителей в сочетании с другими коммутационными аппаратами, такими как быстродействующие автоматические выключатели. Например, в случае необходимости обслуживания или ремонта контактной сети, разъединитель отключает её от источника питания, предотвращая поступление тока в зону работ и полностью изолируя отдельные участки электроустановки. Разъединители также применяются для секционирования контактной сети, что позволяет изолировать повреждённый участок без полного отключения электроснабжения. Это повышает надёжность системы электропитания и минимизирует перебои в работе тяговых линий.
