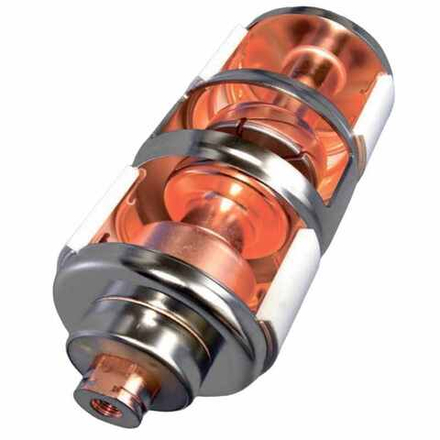

Техническое описание вакуумных камер Siemens
Вакуумные камеры Siemens являются ключевыми элементами для современных выключателей среднего напряжения, обеспечивая эффективное гашение дуги при коммутации электрических цепей. Эти камеры играют критическую роль в обеспечении безопасности, надёжности и долговечности оборудования в распределительных системах.
Принцип работы вакуумных камер
Вакуумные камеры Siemens функционируют на основе создания разреженной среды внутри герметичной оболочки. В условиях вакуума (давление порядка 10⁻⁶ мбар) электрическая дуга, возникающая при размыкании контактов, гасится практически мгновенно. Разреженная среда предотвращает ионизацию, что значительно сокращает вероятность устойчивого горения дуги.
Контакты вакуумной камеры изготовлены из специальных медно-хромовых сплавов, которые обладают высокой износостойкостью и способностью выдерживать многократные коммутационные циклы. При отключении тока, энергия дуги рассеивается равномерно по контактной поверхности, а образование микровсплесков на материале контактов сводится к минимуму.
Конструкция и особенности
- Герметичный корпус: Камеры полностью герметичны и устойчивы к внешним воздействиям, что обеспечивает их надёжную работу даже в условиях повышенной влажности, пыли и загрязнений.
- Высокая изоляция: Вакуумные камеры Siemens имеют отличные изоляционные характеристики, позволяя эффективно гасить дугу и обеспечивать изоляцию между контактами после размыкания.
- Минимальный износ контактов: Благодаря отсутствию газообразной среды и низкой степени эрозии контактных поверхностей, срок службы вакуумных камер значительно увеличивается.
Преимущества вакуумных камер Siemens
- Высокая износостойкость и возможность выдерживать до 30 000 коммутационных циклов без потери эффективности.
- Минимальное время на гашение электрической дуги обеспечивает высокую скорость срабатывания и предотвращает повреждение оборудования.
- Устойчивость к экстремальным условиям эксплуатации и отсутствие необходимости в техническом обслуживании на протяжении всего срока службы.
Область применения
Вакуумные камеры Siemens применяются в:
- печных выключателях среднего напряжения;
- распределительных устройствах
- в подстанциях металлургических предприятий;
- электрических системах, где требуется частое переключение и высокая надёжность работы.
