Для специалистов, начинающих знакомство с системами бесперебойного питания, принципиально важно понимать ключевые различия между двумя подходами к построению ИБП. Современные решения, например для ЦОД, можно разделить на два принципиально разных класса:

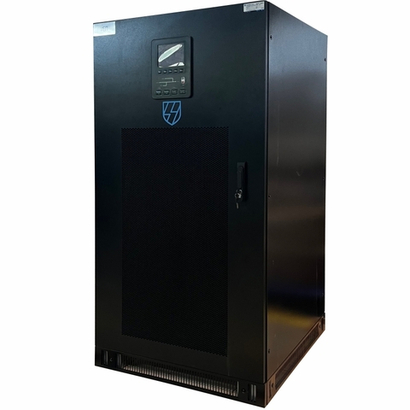

- Моноблочные - проверенное временем решение, где все компоненты (выпрямитель, инвертор, батареи) интегрированы в единый неразборный корпус. Это классический "рабочий вариант" с фиксированными характеристиками.

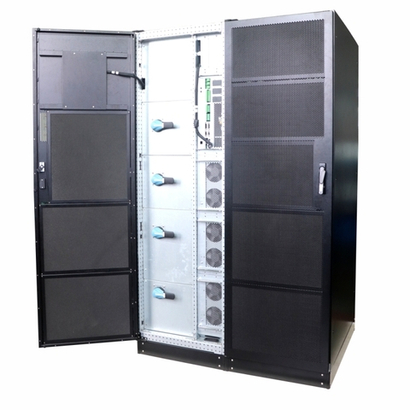

- Модульные - инновационный подход, где система собирается из независимых блоков питания. Такая архитектура позволяет:
o Гибко наращивать мощность
o Обеспечивать "горячее" резервирование
o Упрощать обслуживание
Эволюция ИБП к модульной концепции стала ответом на растущие требования дата-центров к масштабируемости и отказоустойчивости. В отличие от моноблоков, где выход из строя одного компонента часто означает остановку всей системы, модульные решения продолжают работать при отказе отдельных элементов, просто снижая общую мощность.
- Технологический прорыв модульных ИБП особенно заметен в трех аспектах:
- Возможность точного соответствия текущим нагрузкам ЦОД
- Поэтапное инвестирование в инфраструктуру
- Снижение совокупной стоимости владения
Сегодня модульные системы становятся стандартом для новых дата-центров, в то время как моноблочные решения сохраняют свою нишу в небольших проектах с постоянной и предсказуемой нагрузкой.
Конструктивные различия
В традиционных моноблочных системах бесперебойного питания вся выходная мощность обеспечивается единым силовым блоком, объединяющим все необходимые компоненты в одном корпусе. В отличие от них, модульные решения используют принципиально иной подход - ключевые функциональные элементы реализованы в виде автономных модулей стандартизированных размеров, которые устанавливаются в общую рамочную конструкцию и функционируют как единая система.
Каждый такой модуль представляет собой полностью самостоятельное устройство, содержащее:
- Микропроцессорный блок управления
- Зарядное устройство для аккумуляторов
- Инверторный преобразователь
- Выпрямительный модуль

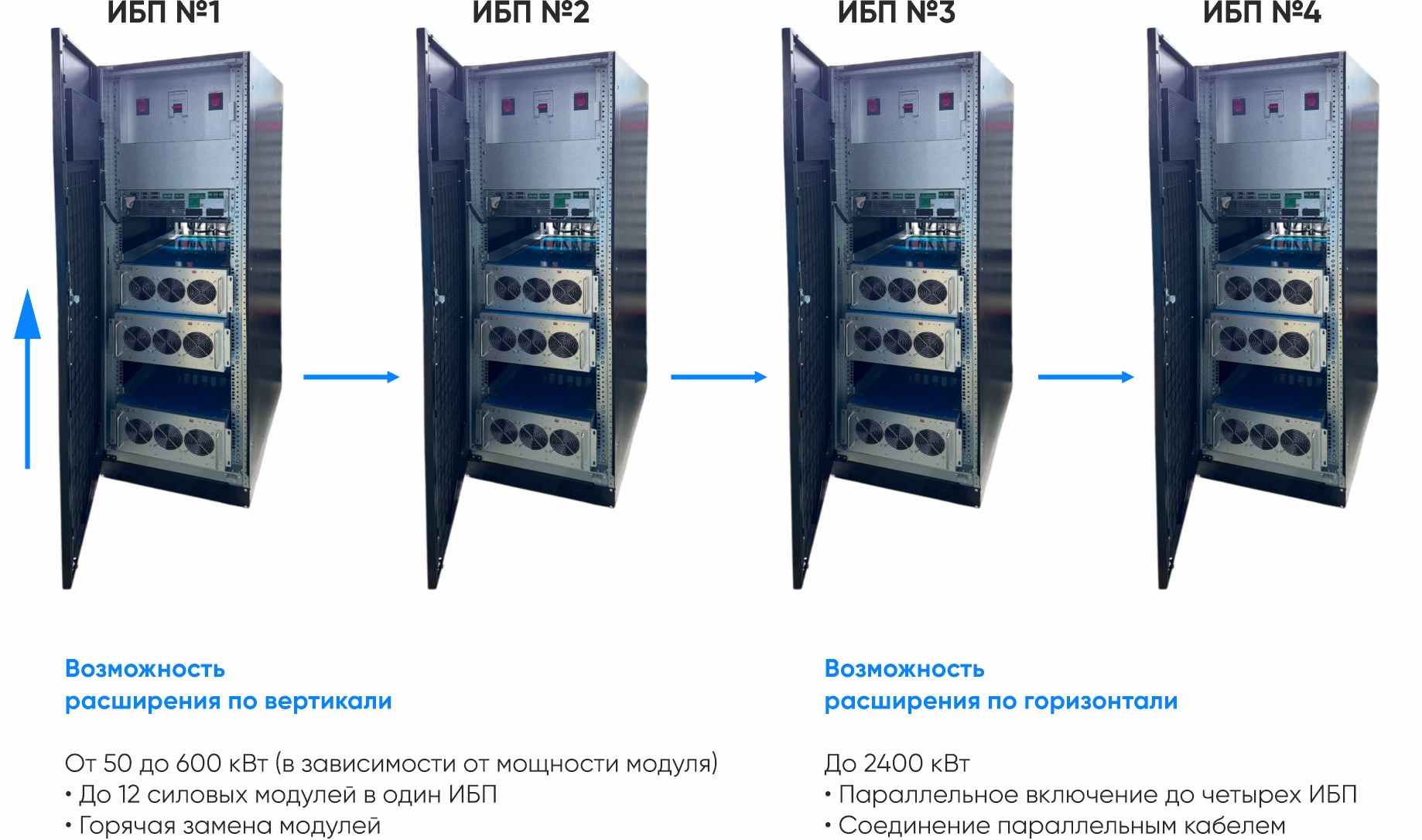

Возможности масштабирования
Моноблочные ИБП требуют подключения дополнительного полноценного блока для увеличения мощности, что сложно технически и занимает много времени. В отличие от них, модульные решения позволяют:
- Наращивать мощность поэтапно добавлением отдельных модулей
- Выполнять расширение системы за 1-2 часа без остановки работы
- Сохранять компактность и унифицированную архитектуру
Ключевое преимущество модульных ИБП - гибкое масштабирование под изменяющиеся нагрузки без радикальной перестройки системы.
Возможности плавного наращивания мощности
Рассмотрим масштабирование системы на примере ЦОД. На начальном этапе эксплуатации дата-центра, когда загрузка редко превышает 30-40%, оптимальным решением становится использование ИБП, точно соответствующих текущим потребностям. Модульная архитектура позволяет изначально развернуть систему минимально необходимой мощности, что дает существенную экономию как на капитальных затратах, так и на эксплуатационных расходах. По мере увеличения клиентской базы и роста нагрузки появляется возможность плавного наращивания мощности без замены основного оборудования.
В отличие от моноблочных решений, где увеличение мощности требует установки новых независимых систем, модульные ИБП обеспечивают поэтапное развитие инфраструктуры. Добавление силовых модулей происходит без остановки работы ЦОД, с минимальными временными затратами и сохраняет единую систему управления. Такой подход точно стоит рассматривать для динамично развивающихся проектов, где сложно детально спрогнозировать конечные требования к мощности.
Надежность ИБП
При оценке надежности систем бесперебойного питания специалисты ориентируются на два критически важных показателя: MTBF (средняя наработка на отказ) и MTTR (среднее время восстановления). Хотя моноблочные ИБП демонстрируют лучшие значения MTBF благодаря меньшему количеству компонентов, их главный недостаток становится очевидным при рассмотрении MTTR. В случае выхода из строя моноблока время простоя может исчисляться часами или даже сутками, тогда как модульные системы позволяют заменить неисправный элемент за 30-40 минут без прерывания питания нагрузки.
Параметр доступности системы, рассчитываемый по формуле (MTBF/(MTBF+MTTR))100%, наглядно демонстрирует преимущество модульной архитектуры. Несмотря на теоретически более высокую вероятность отказов из-за большего количества компонентов, модульные ИБП обеспечивают лучшую итоговую работоспособность. Это достигается за счет:
- Горячей замены модулей без остановки системы
- Минимизации времени ремонта
- Возможности оперативного резервирования критических компонентов
Для критически важных объектов, таких как ЦОД, где стоимость простоя чрезвычайно высока, именно модульные решения становятся оптимальным выбором, обеспечивая баланс между надежностью и ремонтопригодностью.
Энергопотребление

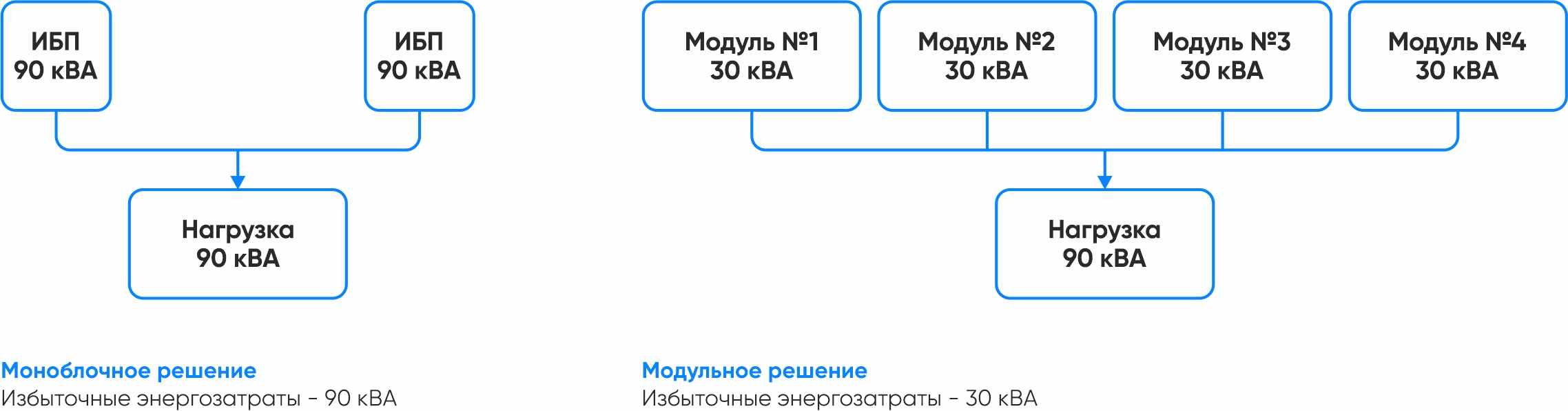

Моноблочные системы обладают существенным недостатком - они требуют значительных избыточных энергозатрат. Рассмотрим это на примере стандартной схемы резервирования N+1 для ЦОД с нагрузкой 90 кВА. (перерисовать на наши)
В случае с моноблочным решением:
- Основной ИБП: 90 кВА
- Резервный ИБП: 90 кВА
- Общая избыточность: 90 кВА
Модульная система предлагает более рациональный подход:
- Основные модули: 3×30 кВА
- Резервный модуль: 1×30 кВА
- Общая избыточность: 30 кВА
Ключевое преимущество - модульная архитектура позволяет сократить избыточную мощность в 3 раза (с 90 кВА до 30 кВА) при том же уровне надежности. Это приводит к:
- Существенной экономии электроэнергии
- Снижению эксплуатационных расходов
- Оптимальному использованию ресурсов
Модульная архитектура обеспечивает оптимальное соответствие между требуемым уровнем отказоустойчивости (N+1) и минимально необходимыми энергетическими ресурсами, что достигается за счет:
- Точного масштабирования резервной мощности (30 кВА вместо 90 кВА в приведенном примере)
- Снижения паразитных энергопотерь (энергопотребление на холостом ходу) в режиме ожидания
- Оптимизации КПД системы при частичной нагрузке
Для инженерных решений в области ЦОД это означает:
- Уменьшение PUE (Power Usage Effectiveness)
- Снижение капитальных затрат на энергообеспечение
- Повышение общей энергетической эффективности инфраструктуры
Таким образом, модульные ИБП реализуют принцип минимально необходимой избыточности при сохранении требований к надежности, что соответствует современным стандартам проектирования энергоэффективных дата-центров.

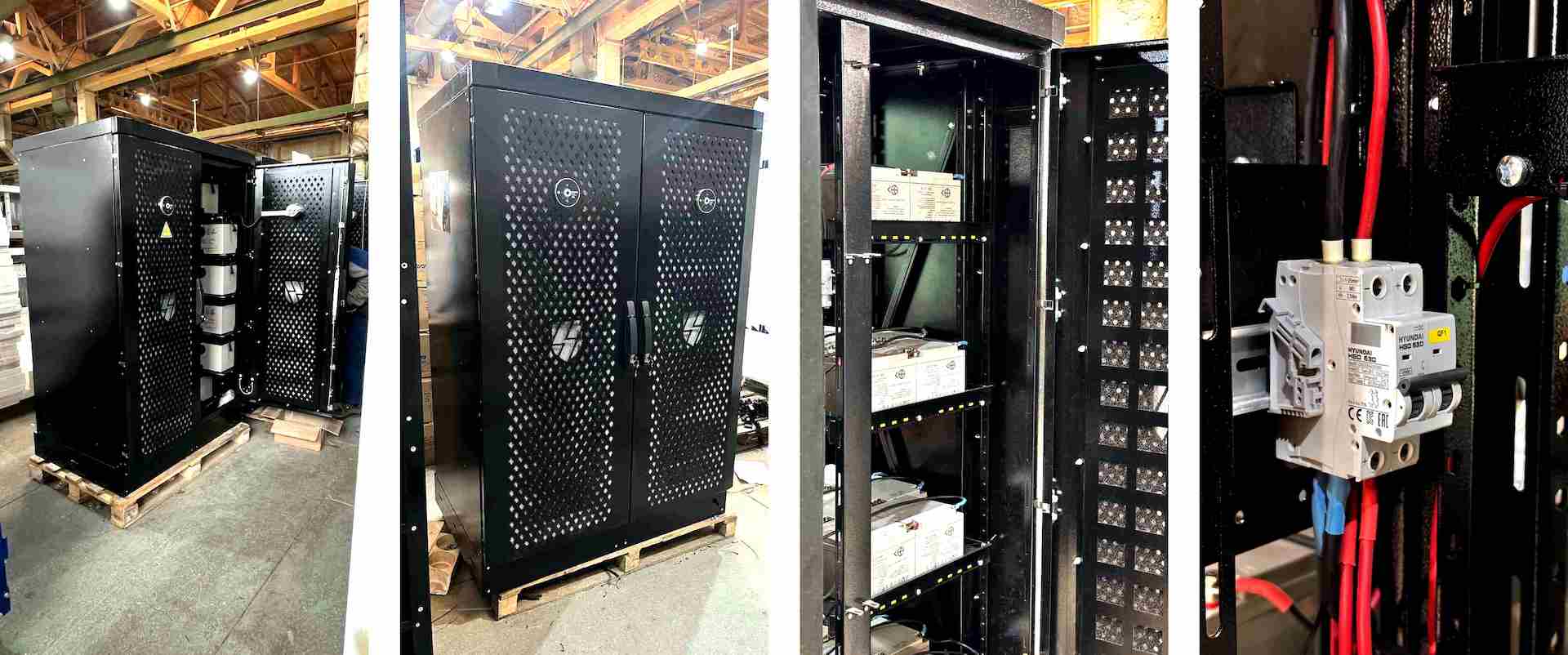

Батареи ИБП
При использовании батарейных массивов без индивидуальной защиты, каждая линия аккумуляторов представляет собой единую систему. В таком случае короткое замыкание в любом месте цепи - будь то соединительный кабель между ИБП и батареями или неисправность клеммника - приводит к отключению всей линии питания. Хотя подобные ситуации случаются нечасто, их последствия могут быть серьезными.
В моноблочных ИБП с крупными батарейными массивами нужно обязательно обратить внимание на этот момент. При выходе из строя одного аккумуляторного блока проблема может распространиться на всю линию. Это происходит потому, что диагностика в таких системах обычно осуществляется только на уровне всей линии или даже полного батарейного массива, без возможности быстрого и точного определения неисправного компонента.
Совершенно иной подход реализован в современных модульных ИБП с интеллектуальными батарейными системами. Самостоятельные автономные модули обеспечивают детальную диагностику, точно указывая, какой именно аккумуляторный блок требует замены. Благодаря модульной архитектуре замена неисправного элемента выполняется быстро и без остановки работы всей системы.
Выбор между этими решениями должен основываться на оценке критичности системы питания и допустимых рисков. Для ответственных объектов, где каждая минута простоя означает существенные финансовые потери, модульные системы с точной диагностикой становятся оптимальным выбором. В менее критичных случаях могут рассматриваться и решения с моноблочными ИБП.
Экономика
При выборе между моноблочными и модульными ИБП одинаковой мощности первоначальная цена моноблока действительно оказывается ниже. Это объясняет их сохраняющуюся востребованность на рынке. Однако при необходимости увеличения мощности экономическое преимущество моноблочных систем быстро исчезает - для масштабирования приходится докупать дополнительный ИБП той же мощности, что удваивает затраты.
Кроме прямых расходов на оборудование, расширение моноблочной системы влечет за собой:
- Монтаж дополнительных коммутационных панелей
- Установку новых распределительных устройств
- Прокладку дополнительных кабельных трасс
- Увеличение занимаемой площади
Модульные ИБП предлагают принципиально иной экономический подход. Их ключевое преимущество - возможность поэтапного наращивания мощности путем добавления только необходимого количества силовых модулей. Это позволяет:
- Оптимизировать первоначальные инвестиции
- Избежать избыточного резервирования
- Снизить сопутствующие затраты на инфраструктуру
Таким образом, хоть модульные решения и требуют чуть более высоких первоначальных вложений, но их гибкая архитектура в долгосрочной перспективе обеспечит значительную экономию при масштабировании.
Заключение
Моноблочные источники бесперебойного питания отличаются невысокой ценой, просты в настройке и эксплуатации. При этом они увеличивают энергозатратность ЦОД и сложно масштабируются. Такие системы удобны и эффективны там, где требуются небольшие мощности и не предполагается их расширения.
Модульные ИБП характеризуются легкой масштабируемостью, минимальным временем восстановления, высокой надежностью и работоспособностью. Такие системы оптимальны для наращивания мощности ЦОД до любых пределов с минимальными затратами.
При выборе между моноблочными и модульными ИБП важно учитывать специфику проекта. Моноблочные решения привлекательны своей доступной стоимостью и простотой эксплуатации, что делает их оптимальным выбором для объектов с фиксированными требованиями к мощности. Однако их ограниченная масштабируемость и повышенное энергопотребление существенно снижают эффективность в условиях динамично развивающихся предприятий.
Модульные системы, несмотря на более высокие первоначальные вложения, предлагают принципиально иной уровень гибкости и эффективности. Их архитектура позволяет плавно наращивать мощность в соответствии с растущими потребностями, минимизировать энергозатраты благодаря точному соответствию нагрузке и обеспечивать бесперебойную работу за счет мгновенного восстановления при отказах. Это делает модульные ИБП безальтернативным решением для современных объектов, где критически важны масштабируемость и отказоустойчивость инфраструктуры.
