Особенности размещения и эксплуатации ДГУ

Размещение дизель-генераторных установок

Выбор оптимального способа размещения дизель-генераторной установки является важным этапом проектирования системы энергоснабжения. Основное решение заключается в определении - будет ли ДГУ установлена в специальном помещении или размещена на открытой площадке. Каждый вариант имеет свои технические особенности и требования.

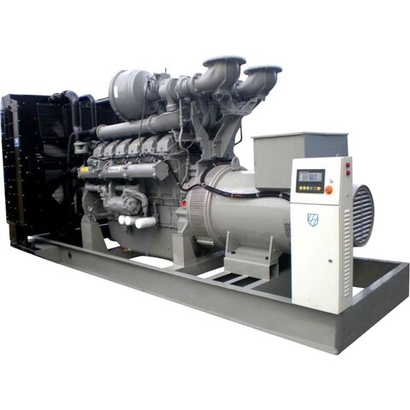

Для установки в машинном отделении (помещении) подходят генераторы открытого типа. Помещение должно соответствовать ряду требований: минимальная площадь рассчитывается исходя из 1,8 м² на каждые 10 кВт мощности, высота потолков не может быть менее 2,5 метров для обеспечения нормальной циркуляции воздуха. Особое внимание уделяется системе вентиляции - её производительность должна составлять не менее 20 м³/ч на 1 кВт мощности установки. Температурный режим в помещении необходимо поддерживать в диапазоне от +5°С до +40°С. Фундамент под оборудование выполняется с запасом 15-20 см по периметру относительно габаритов ДГУ.

Отдельно стоящие установки (вне помещения) всегда оборудуются в погодо- и шумозащищенный кожух или контейнер и требуют иного подхода. Минимальное расстояние от такой ДГУ до ближайших зданий должно составлять 3 метра. Площадка под размещение оборудуется с учетом необходимости обслуживания - со всех сторон оставляется свободное пространство не менее 1,5 метров. Поверхность площадки должна быть ровной, с допустимым уклоном не более 2 градусов. В качестве основания используется бетонная плита толщиной 15-20 см с закладными металлическими пластинами для крепления ДГУ к основанию. Для защиты от атмосферных осадков предусматривается либо навес (в теплом климате, соответствующем условиям эксплуатации установки), либо использование кожуха с соответствующей степенью защиты (лучший вариант для любого климата и надежной защиты).

При выборе варианта размещения необходимо учитывать несколько ключевых факторов. Для объектов с постоянным режимом работы предпочтительнее установка в машинном отделении, в то время как для временных объектов чаще выбирают капотные исполнения. Климатические условия местности определяют необходимость дополнительной защиты оборудования, а требования по уровню шума влияют на параметры шумоизоляции. Правильно выбранный тип размещения и защиты обеспечит надежную и бесперебойную работу дизель-генераторной установки в конкретных условиях эксплуатации.

Уровень шума при эксплуатации ДГУ: нормы и методы снижения

Нормативные требования

При проектировании размещения дизель-генераторных установок необходимо строго соблюдать установленные санитарные нормы по допустимому уровню шума.

• В промышленных зонах предельно допустимый уровень шума составляет 75 дБА в дневное время (с 7:00 до 23:00) и 65 дБА в ночное время в пределах 1 м от установки.
• Для жилых районов эти показатели значительно строже - не более 55 дБА днем и 45 дБА ночью.
• На производственных объектах уровень шума на постоянных рабочих местах не должен превышать 80 дБА, а во временных рабочих зонах - 85 дБА.

Конструктивные решения для шумоподавления

Современные ДГУ предлагают два основных варианта шумозащиты: капотное исполнение с шумоизоляцией и контейнерные решения.
В шумозащищенных кожухах применяются многослойные звукопоглощающие материалы, такие как специальные полиуретановые маты и минеральные волокнистые наполнители. Толщина изоляционного слоя составляет от 50 до 150 мм. Конструкция внутренних поверхностей кожуха выполняется с особыми акустическими ловушками, которые эффективно рассеивают звуковые волны. Такая система позволяет снизить уровень шума на 25-35 дБА по сравнению с открытой установкой.

Контейнерные дизельные электростанции обеспечивают еще более эффективную звукоизоляцию благодаря использованию специальных сэндвич-панелей толщиной 80-120 мм. Эти панели состоят из внешнего стального слоя толщиной 0,5-0,7 мм, среднего слоя из базальтовой или стеклянной ваты плотностью 60-80 кг/м³, и внутреннего перфорированного стального листа с дополнительным звукопоглощающим покрытием. Дополнительно контейнерные ДЭС оснащаются акустическими глушителями выхлопа, виброизолирующими опорами и специальными шумопоглощающими вентиляционными решетками.

При необходимости дополнительного снижения шумового воздействия дизель-генераторных установок применяют специальные внешние шумопоглощающие экраны. Эти конструкции представляют собой либо стационарные ограждения по аналогии с шумозащитными экранами автодорог, либо локальные защитные стены, устанавливаемые по периметру оборудования.

Экраны изготавливают из многослойных композитных панелей с внутренним звукопоглощающим наполнителем (минеральная вата, акустический пенополиуретан). Конструктивно они выполняются:

• В виде сплошных стен высотой 3-6 м
• Секционными модулями для точечной установки
• С дополнительными звукоотражающими козырьками

Эффективность таких решений достигает 15-25 дБ дополнительного шумоподавления, что особенно актуально для ДГУ, работающих вблизи жилых зон или природоохранных территорий. Монтаж осуществляется на независимые фундаменты с соблюдением нормативных расстояний до оборудования для обеспечения вентиляции и обслуживания.

Особенности выбора системы шумоподавления

При выборе оптимального решения для конкретного объекта необходимо учитывать несколько ключевых факторов. В первую очередь анализируется тип окружающей застройки - для жилых районов требуются более строгие меры шумоподавления, чем для промышленных зон. Важное значение имеет режим работы ДГУ - для постоянной эксплуатации выбирают более совершенные системы звукоизоляции, чем для аварийных резервных установок. Климатические условия также влияют на выбор материалов и конструкций. Для объектов с особыми требованиями рекомендуется проводить детальный акустический расчет с построением карты шумового воздействия. Современные технологии позволяют снизить уровень шума работающей ДГУ до 60-65 дБА на расстоянии 1 метр, что делает возможным ее установку даже в чувствительных к шуму зонах.

Особенности эксплуатации ДГУ в различных погодных условиях

Стандартные климатические условия

Для регионов с умеренным климатом, где температура колеблется в пределах -30…+60°С, оптимальным решением являются ДГУ в погодозащитном кожухе. Такой кожух обеспечивает надежную защиту оборудования от атмосферных осадков, пыли и умеренных температурных колебаний. Конструкция кожуха включает в себя специальные вентиляционные решетки, которые поддерживают оптимальный температурный режим работы оборудования, предотвращая перегрев, чрезмерное охлаждение и попадание осадков внутрь машинного отделения. Основные преимущества такого решения - компактность, относительно невысокая стоимость и простота обслуживания.

Экстремальные климатические условия

Для работы в условиях Крайнего Севера и других регионов с экстремально низкими температурами (ниже -40°С) применяются исключительно контейнерные решения. Эти конструкции оснащаются комплексной системой терморегуляции, включающей:

• Электрические подогревы картера двигателя,
• Систему предпускового подогрева топлива,
• Подогрев охлаждающей жидкости,
• Тепловые пушки для поддержания температуры в контейнере.

Дополнительно контейнеры оборудуются многослойной теплоизоляцией из минеральной ваты толщиной 100-150 мм, что позволяет значительно снизить теплопотери и расход энергии на обогрев, особенно при ремонте и обслуживании станции. Для защиты от снежных заносов и обеспечения бесперебойной вентиляции используются специальные решетки с автоматическими воздушными клапанами, которые регулируют поток воздуха в зависимости от температуры внутри контейнера.

Дополнительные защитные системы

В условиях тропического климата или жарких регионов с температурой выше +50°С контейнерные ДГУ оснащаются усиленной системой вентиляции и охлаждения. Применяются:

• Дополнительные вентиляторы принудительного охлаждения,
• Теплоотражающие покрытия внешних поверхностей,
• Системы кондиционирования воздуха,
• Датчики температуры с автоматической регулировкой режимов работы.

Для всех типов климатических условий важно предусмотреть защиту от перепадов влажности, для чего используются осушители воздуха и специальные влагозащитные покрытия электрооборудования.

Особенности работы ДГУ на различных высотах

Стандартные условия эксплуатации

Дизель-генераторные установки рассчитаны на нормальную работу на высотах до 1200 метров над уровнем моря. В этом диапазоне высот оборудование сохраняет заявленные производителем технические характеристики, включая номинальную мощность, расход топлива и другие эксплуатационные параметры. Такие условия покрывают потребности большинства промышленных и гражданских объектов, расположенных в равнинной и среднегорной местности.

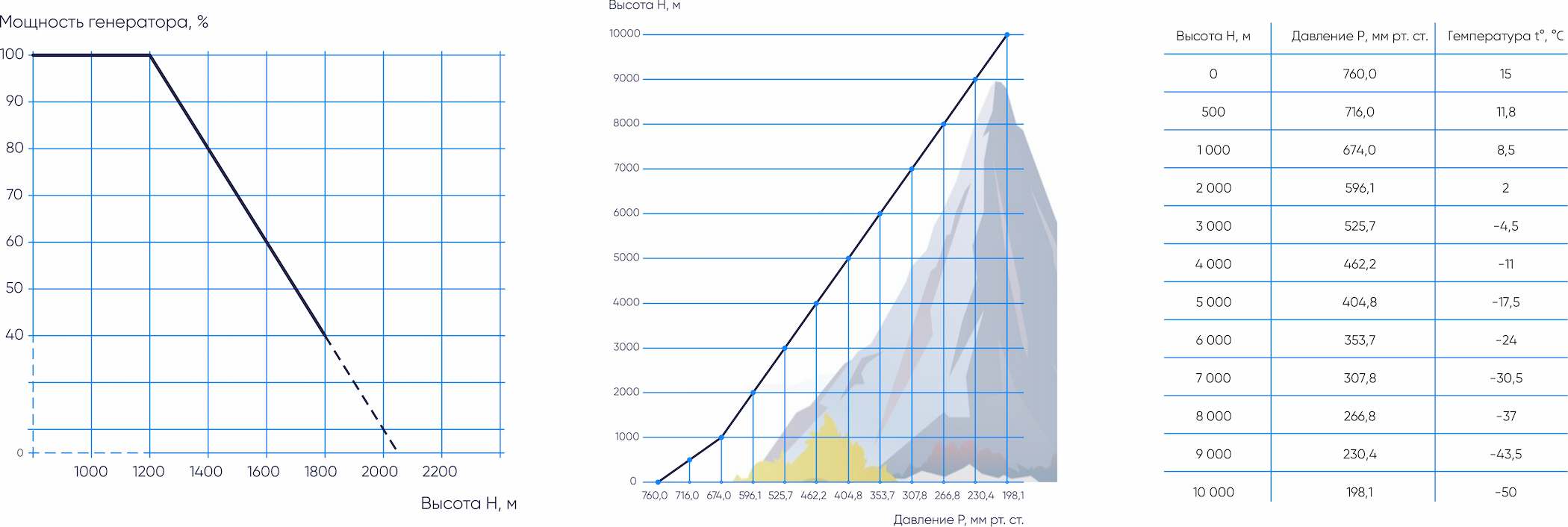

Высотная коррекция мощности

При установке ДГУ на высотах свыше 1200 метров необходимо учитывать существенное влияние разреженного воздуха на работу оборудования. С увеличением высоты происходит следующее:

1. Снижение плотности воздуха в среднем на 8-10% на каждые 100 метров высоты
2. Уменьшение количества кислорода, поступающего в цилиндры двигателя
3. Ухудшение условий теплоотвода из-за меньшей плотности воздушной среды

Эти факторы приводят к закономерному падению мощности генератора примерно на 10% от номинального значения при подъеме на каждые следующие 100 метров выше отметки 1200 метров. Например, на высоте 1500 метров мощность установки составит около 70% от номинала, а на 2000 метров - примерно 20%.

Компенсационные меры

Для работы в высокогорных условиях производители предлагают специальные решения:

• Двигатели с турбонаддувом, компенсирующие нехватку кислорода,
• Модифицированные системы впрыска топлива,
• Увеличенные радиаторы охлаждения,
• Специальные настройки электронных блоков управления.

При проектировании ДГУ для высокогорных районов необходимо:

1. Провести точный расчет требуемой мощности с учетом высотной поправки,
2. Выбрать соответствующую модификацию оборудования,
3. Учесть возможное увеличение расхода топлива,
4. Предусмотреть дополнительные меры охлаждения.

Практические рекомендации

Для объектов, расположенных на значительных высотах, рекомендуется:

• Выбирать ДГУ с запасом мощности 20-30% относительно расчетной нагрузки,
• Использовать специальные «высокогорные» модификации оборудования,
• Обеспечивать усиленную вентиляцию машинного помещения,
• Регулярно проверять состояние воздушных фильтров,
• Учитывать возможное увеличение межсервисных интервалов.

Эксплуатация ДГУ в сейсмически активных регионах

Базовые требования к сейсмостойкости

Стандартные дизель-генераторные установки разрабатываются с учетом возможных сейсмических воздействий. В базовой комплектации ДГУ способны выдерживать землетрясения магнитудой до 8 баллов по шкале Рихтера. Такая устойчивость достигается за счет:

• Специальной конструкции рамы с усиленными элементами
• Антивибрационных креплений основных узлов
• Демпфирующих элементов в конструкции кожуха
• Усиленного крепления топливных и электрических коммуникаций

Особенности эксплуатации в высокосейсмичных зонах

Для регионов с повышенной сейсмической активностью, таких как Дальний Восток, где возможны землетрясения магнитудой выше 8 баллов, требуются дополнительные меры защиты:

1. Усиление несущего каркаса:
• Утолщение металлоконструкций на 20-30%,
• Дополнительные поперечные связи,
• Усиленные анкерные крепления к фундаменту;

2. Специальные антисейсмические системы:
• Сейсмозащитные опоры с гидравлическими демпферами,
• Гибкие соединения трубопроводов,
• Автоматические системы аварийного отключения,
• Защитные кожухи для критического оборудования.

Инженерные решения для сейсмоопасных районов

При проектировании ДГУ для зон с высокой сейсмичностью применяются:

• Фундаменты сейсмического исполнения (глубиной от 2 м),
• Динамические гасители колебаний,
• Системы автоматической балансировки,
• Дублирование критически важных систем,
• Сейсмостойкое исполнение электрических соединений.
