Монтаж клемм на DIN-рейку – один из ключевых этапов сборки электрощитового оборудования. От качества этой работы зависит надежность контактов, безопасность и долговечность всей системы. В этой статье разберем, как правильно закрепить клеммы, избежать короткого замыкания и обеспечить удобство дальнейшего обслуживания.
Для монтажа вам понадобятся:
- DIN-рейка (стандартная 35 мм),
- Клеммы подходящего сечения,
- Изолирующие заглушки,
- Шлицевая отвертка SL3.5,
- Маркировка клеммная.
Пошаговая установка
1. Крепление DIN-рейки
Закрепите рейку внутри шкафа с помощью винтов или саморезов. Проверьте, чтобы она была установлена ровно, без перекосов.
2. Монтаж клемм

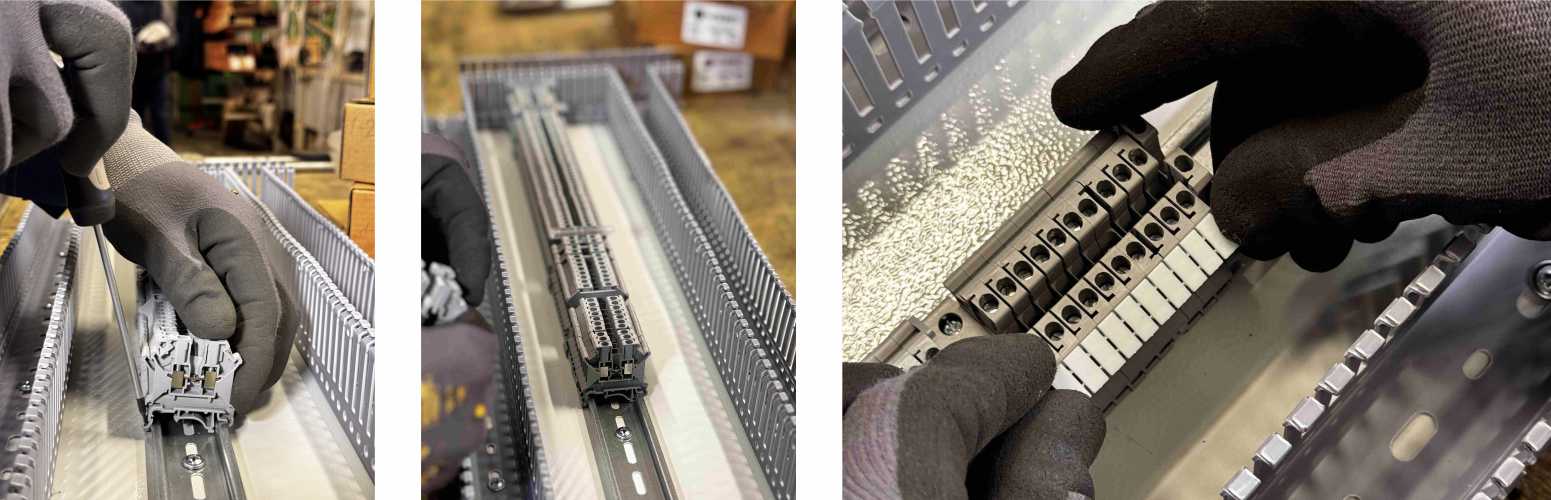

Возьмите клемму и зафиксируйте одну её сторону на выступающей части DIN-рейки, затем нажмите на клемму до характерного щелчка – язычок клеммы зафиксирует её на DIN-рейке.
Важно!
Располагайте клеммы так, чтобы изолированная сторона одной была обращена к неизолированной стороне соседней. Если поставить их неизолированными сторонами друг к другу, это приведёт к возникновению короткого замыкания.
3. Изоляция крайней клеммы
На последнюю клемму в ряду обязательно установите торцевую заглушку, чтобы исключить доступ к оголенным контактам. Зафиксируйте клеммный ряд замком.
4. Установка перемычек и маркировка
При необходимости, если этого требуют разработанные схемы, соедините клеммы перемычками. Нанесите маркировку на клеммный ряд и каждую клемму отдельно. Надписи должны быть видны с обеих сторон для удобства обслуживания.
5. Проверка
Проверьте надежность крепления – убедитесь, что клеммы не расшатаны и «сидят» плотно.
Чего нельзя делать при монтаже?
х Игнорировать изоляцию – открытые контакты опасны!
х Ставить клеммы вплотную без соблюдения полярности – это приведет к короткому замыканию.
х Оставлять без маркировки – усложнит диагностику и ремонт.
Следуя этим рекомендациям, вы избежите распространенных ошибок и соберете надежную коммутационную систему.
Видеоинструкцию от начальника сборочного участка Челябинского завода электрооборудования Максима Мока смотрите по ссылке. В ролике – монтаж клемм бренда ЧЗЭО KUK 3N сечением до 4 мм².
P.S. О том, как выбрать клеммы, читайте здесь.
