Принципы работы зарядных станций для электромобилей

Зарядные станции для электромобилей (ЭЗС) представляют собой сложные инженерно-технические комплексы, функциональное назначение которых заключается в обеспечении контролируемой подачи электроэнергии от сети к тяговой батарее электромобиля для восстановления ее емкости. В контексте глобальной трансформации транспортного сектора и стремительного развития электромобильного транспорта, зарядная инфраструктура перестала быть вспомогательным элементом, превратившись в критически важный компонент современной урбанистической и энергетической инфраструктуры. Фундаментальный принцип работы любой ЭЗС заключается в двустороннем преобразовании электрических параметров — тока и напряжения — и их последующем точном контроле в соответствии с протоколом, который определяется конкретной моделью электромобиля. Этот процесс включает в себя либо преобразование переменного тока (AC) из сети в постоянный (DC) для непосредственной зарядки батареи (в случае станций постоянного тока), либо передачу переменного тока на бортовое зарядное устройство (БЗУ) автомобиля, которое само выполняет необходимое преобразование. Ключевой задачей на всех этапах является обеспечение максимальной эффективности передачи энергии и строгое соблюдение мер безопасности, предотвращающих повреждение как аккумуляторной батареи, так и самой станции, что делает ЭЗС высокоинтеллектуальными системами, а не просто источниками питания.

Типы зарядных станций

Классификация зарядных станций для электромобилей базируется, прежде всего, на двух ключевых параметрах: типе подаваемого электрического тока и уровне выходной мощности, которые в совокупности определяют скорость и сценарий применения. Градация на медленные, быстрые и сверхбыстрые станции отражает не только технические возможности, но и их целевое назначение в общей инфраструктуре.

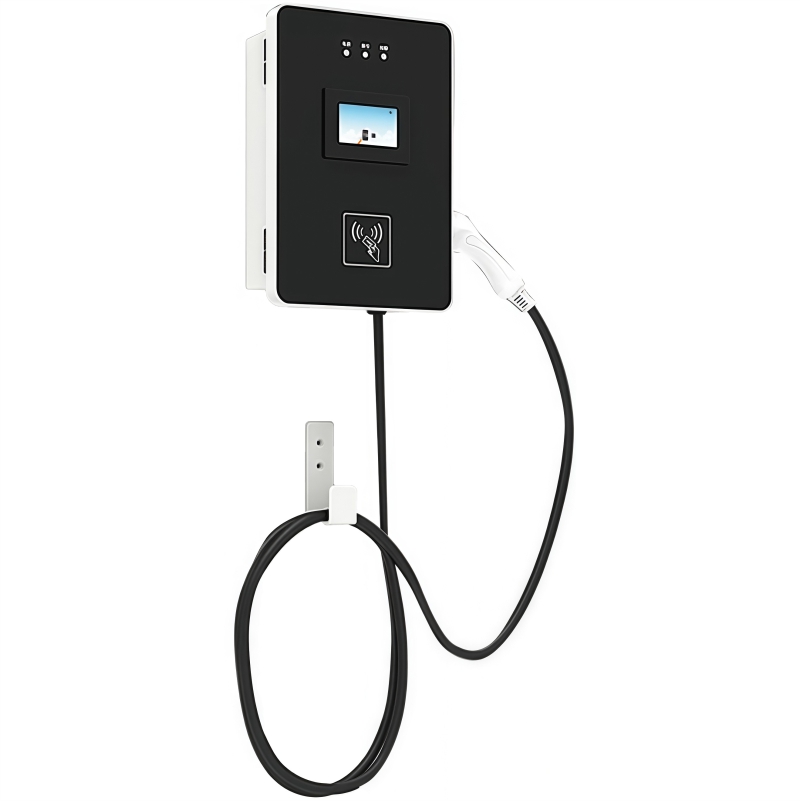

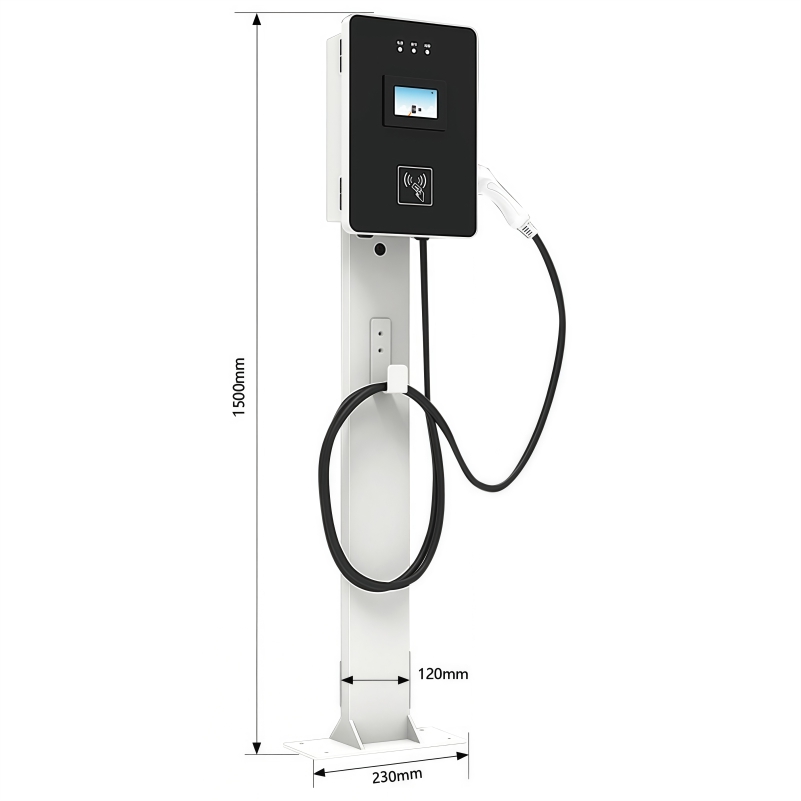

1.    Медленные зарядные устройства (AC, мощность до 22 кВт)

Данный тип станций функционирует на основе переменного тока (AC), который подается непосредственно на бортовое зарядное устройство (БЗУ) электромобиля. Именно БЗУ, встроенное в автомобиль, выполняет критически важную функцию преобразования AC в постоянный ток (DC), необходимый для заряда высоковольтной батареи. Ограничение по скорости в данном случае определяется мощностью самого БЗУ, которая у большинства персональных электромобилей редко превышает 7-11 кВт, даже при подключении к более мощной станции на 22 кВт. Поэтому типичное время полной зарядки составляет от 6 до 12 часов, что делает этот класс идеальным для продолжительных стоянок — в частных домохозяйствах, жилых комплексах, на рабочих местах или ночных парковках у отелей. Низкая скорость заряда является также преимуществом с точки зрения щадящего воздействия на состояние аккумуляторной батареи, продлевая ее ресурс.

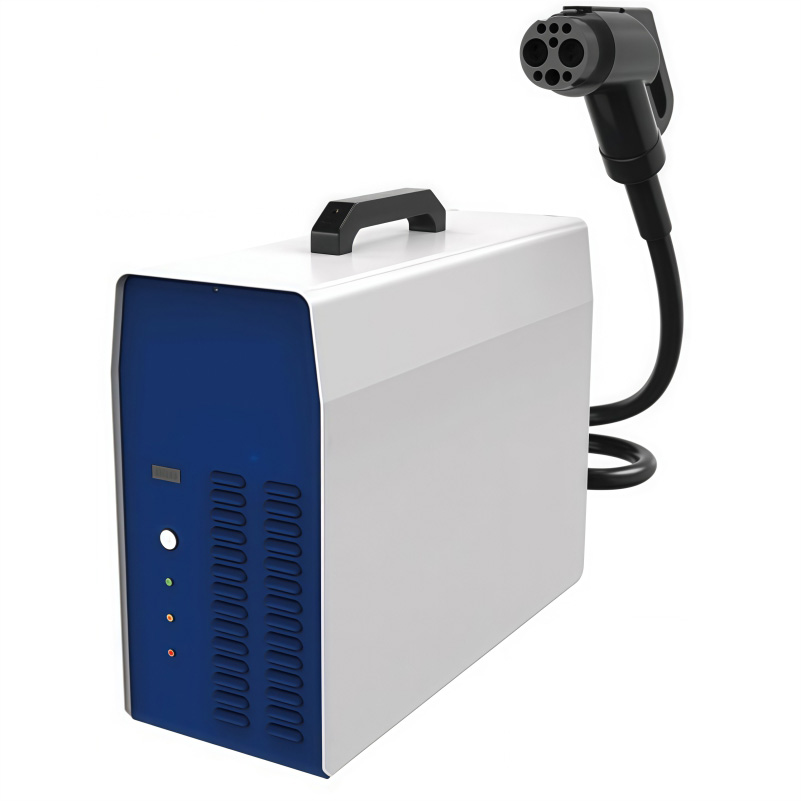

2.    Быстрые зарядные устройства (DC, мощность от 50 до 150 кВт)

Станции быстрой зарядки принципиально отличаются тем, что оснащены встроенным мощным преобразователем, который самостоятельно осуществляет конвертацию переменного тока из сети в постоянный, минуя ограничения бортового ЗУ автомобиля. Подача постоянного тока (DC) напрямую к батарее позволяет многократно увеличить мощность и сократить время пополнения запаса хода. Такие устройства способны восстановить 80% емкости батареи среднего электромобиля за 20-40 минут. Этот показатель делает их основой для создания зарядной инфраструктуры вдоль ключевых автомагистралей, в крупных торговых центрах и сервисных зонах, где время стоянки пользователя ограничено. Использование DC-заряда требует более сложных систем управления и охлаждения как со стороны станции, так и со стороны автомобиля, чтобы предотвратить перегрев и деградацию элементов батареи.

3.    Сверхбыстрые зарядные устройства (DC, мощность свыше 150 кВт)

Сверхбыстрые зарядные станции представляют собой вершину эволюции в данной области, предлагая мощность от 150 кВт и достигая значений в 350-400 кВт для новейших моделей. Они предназначены для электромобилей нового поколения, конструкция которых изначально рассчитана на прием столь высоких мощностей (например, благодаря усовершенствованной системе терморегуляции батареи и поддержке соответствующих протоколов, таких как CCS Combo 3). Благодаря этому время зарядки сокращается до 15-25 минут для достижения 80% емкости, что практически сравнимо с заправкой традиционным топливом. Развертывание таких хабов критически важно для обеспечения беспрепятственных длительных поездок на электромобилях, развития коммерческого электротранспорта (электрические автобусы, грузовики) и разгрузки пиковых нагрузок в густонаселенных мегаполисах. Однако их интеграция требует значительных мощностей от местной электросети и сопряжена с высокими затратами на оборудование и установку.

Компоненты зарядных станций

Конструктивно зарядная станция представляет собой комплекс взаимосвязанных аппаратных и программных модулей, интегрированных в единый корпус. Надежность, безопасность и функциональность ЭЗС определяются слаженной работой этих ключевых компонентов, каждый из которых выполняет строго определенную задачу в процессе энергоснабжения.

1.    Электронный модуль управления (контроллер)

Являясь «мозгом» станции, этот высокотехнологичный блок выполняет функции мониторинга и управления всеми физическими процессами. Его основная задача — организация безопасного «диалога» с электромобилем по специальному протоколу (например, ISO 15118). Перед началом заряда контроллер идентифицирует автомобиль, согласовывает с его бортовой системой максимально допустимые параметры тока, напряжения и мощности, исходя из состояния батареи и ее температуры. В процессе зарядки он в реальном времени динамически регулирует эти параметры, обеспечивая оптимальный режим (например, по кривой постоянной мощности), а также непрерывно отслеживает целостность цепи и немедленно инициирует аварийное отключение при обнаружении неисправностей.

2.    Разъемы и кабели

Это критически важный интерфейс физического соединения, от которого зависит совместимость и скорость передачи энергии. Кабели для станций переменного (AC) и постоянного (DC) тока имеют принципиальные конструктивные различия. DC-кабели значительно толще и тяжелее, так как рассчитаны на передачу больших токов (до 500 А и более), и часто оснащены активными системами жидкостного охлаждения для отвода тепла. Разъемы стандартизированы: для медленной зарядки распространен Type 2 (Mennekes), а для быстрой и сверхбыстрой — комбинированные системы, такие как CCS (Combined Charging System), объединяющий контакты Type 2 для AC и два дополнительных силовых контакта для DC, или японский стандарт CHAdeMO. Универсальность станции часто достигается за счет установки нескольких разъемов разных стандартов.

3.    Системы безопасности

Данный комплекс обеспечивает защиту как пользователя, так и оборудования. Он многоуровневый и включает:

• Коммутационные аппараты: Мощные контакторы и автоматические выключатели, способные разорвать цепь под нагрузкой в случае перегрузки или короткого замыкания.
• Устройства защитного отключения (УЗО / RCD): Высокочувствительные системы, отслеживающие токи утечки на землю и предотвращающие поражение электрическим током.
• Термомониторинг: Датчики температуры, установленные в критических узлах — на силовых клеммах, внутри разъемов и в преобразователях. При превышении пороговых значений система либо снижает мощность, либо полностью останавливает зарядку.
• Физическая защита: Корпуса с высокой степенью пыле- и влагозащиты (класс IP54 и выше), обеспечивающие безопасную работу на открытом воздухе.

4.    Пользовательские интерфейсы

Современные ЭЗС оснащаются интерфейсами для удобного взаимодействия. К ним относятся сенсорные цветные дисплеи, светодиодные индикаторы состояния и RFID-считыватели для авторизации по картам. Программное обеспечение интерфейса позволяет пользователю запускать сеанс, отслеживать в реальном времени прогресс зарядки (количество переданной энергии, текущая мощность, оставшееся время), а также производить оплату. Для сетевых станций важной составляющей является модуль связи (4G/LTE, Ethernet, Wi-Fi) для удаленного мониторинга, управления и интеграции в биллинговые платформы и умные сети (Smart Grid).

Как работает зарядка

Процесс зарядки электромобиля представляет собой не простое подключение к источнику питания, а сложный, многоэтапный цифровой «диалог» между зарядной станцией и бортовой системой управления электромобиля (BMS - Battery Management System). Этот процесс строго регламентирован международными стандартами и протоколами связи, что гарантирует безопасность и сохранность дорогостоящих аккумуляторных батарей.

1.    Этап инициализации и проверки безопасности

После физического подключения разъема к автомобилю запускается низкоуровневая коммуникация. Сначала происходит проверка целостности пилотного сигнала (Control Pilot) и подтверждения заземления (Protective Earth). Затем станция и BMS электромобиля обмениваются служебными сигналами, идентифицируя друг друга. BMS передает станции критически важные данные: максимально допустимое напряжение батареи, ее текущую температуру, состояние и готовность к приему заряда. Станция, в свою очередь, сообщает автомобилю свои максимальные выходные параметры (доступную мощность по току и напряжению). Только после успешного «рукопожатия» и взаимного подтверждения всех параметров система переходит к следующему этапу. Любое несоответствие (например, недопустимая температура батареи) приводит к немедленному прерыванию процесса.

2.    Основной этап подачи электроэнергии

После успешной инициализации контроллер станции дает команду на замыкание силовых контакторов, и начинается непосредственная передача энергии. Важно отметить, что мощность заряда не является постоянной величиной. BMS автомобиля постоянно мониторит состояние каждого элемента (ячейки) аккумулятора и в реальном времени запрашивает у станции оптимальные ток и напряжение. На этом этапе обычно применяется двухстадийный профиль заряда: сначала зарядка происходит постоянным током (CC - Constant Current) при постепенно растущем напряжении, что позволяет быстро набрать основную емкость. После достижения определенного порога по напряжении система переключается в режим постоянного напряжения (CV - Constant Voltage), при котором ток постепенно снижается. Это необходимо для безопасного и полного дозаряда батареи до 100% без риска перегрузки, минимизируя деградацию химических элементов.

3.    Завершение зарядки и отключение

Финальная стадия начинается, когда BMS определяет, что батарея приблизилась к своей максимальной емкости. На основе данных о напряжении и силе тока система рассчитывает момент полного заряда. BMS плавно снижает запрашиваемый ток до минимального значения. При достижении заданного критерия (например, ток падает ниже 2-5% от номинального) BMS посылает станции команду на прекращение заряда. Контроллер станции размыкает силовые контакторы, после чего следует окончательная коммуникация, подтверждающая завершение сеанса. На дисплее станции и в мобильном приложении пользователя (если применимо) фиксируются итоговые параметры сеанса: общее переданное количество энергии (кВт*ч), время заряда и сумма к оплате. Такой алгоритм гарантирует, что перезаряд, крайне опасный для литий-ионных аккумуляторов, будет полностью исключен.

Преимущества современных ЭЗС

Современные зарядные станции эволюционировали от простых преобразователей энергии в интеллектуальные узлы энергосети. Их преимущества обусловлены применением передовых технологий, которые обеспечивают не только базовую функцию зарядки, но и значительные операционные, экономические и экологические выгоды.

1.    Энергоэффективность

Высокий КПД современных ЭЗС, достигающий 94-97%, является следствием применения усовершенствованных силовых полупроводниковых элементов (IGBT-транзисторов, SiC- и GaN-ключей), которые минимизируют тепловые потери при преобразовании тока. Интеллектуальные системы управления оптимизируют процесс заряда в реальном времени, адаптируя мощность под текущее состояние батареи, что предотвращает перерасход энергии. Кроме того, продвинутые модели способны интегрироваться с системами управления зданием (BMS) или умными сетями (Smart Grid), получая данные о тарифах и общей нагрузке на сеть. Это позволяет автоматически планировать зарядку на периоды с минимальной стоимостью электроэнергии и избытком генерации от возобновляемых источников, снижая затраты пользователя и разгружая энергосистему.

2.    Универсальность и совместимость

Конструкция современных коммерческих и публичных ЭЗС решает проблему фрагментации стандартов за счет мультистандартности. Одна станция часто оснащается двумя и более типами разъемов (например, CCS Combo и CHAdeMO), что позволяет обслуживать подавляющее большинство моделей электромобилей, представленных на рынке. Ключевую роль здесь играет унифицированный коммуникационный протокол ISO 15118, который не только обеспечивает «диалог» между автомобилем и станцией, но и поддерживает технологии Plug & Charge (автоматическая идентификация и оплата без использования карт или приложений). Это значительно упрощает пользовательский опыт, делая процесс зарядки интуитивно понятным и не зависящим от производителя автомобиля или оператора станции.

3.    Надежность и долговечность

Обеспечение длительного срока службы в жестких условиях эксплуатации (перепады температур, влажность, вандалоустойчивость) достигается за счет применения в конструкции корпусов из коррозионностойких материалов (оцинкованная сталь, ударопрочные поликарбонаты) со степенью защиты не ниже IP54 для уличного исполнения. Внутренние компоненты защищены многоуровневой системой, включающей варисторы для подавления импульсных перенапряжений в сети, фильтры электромагнитных помех (EMI) и точный термический контроль с активным охлаждением. Проактивный мониторинг состояния станции позволяет оператору удаленно диагностировать неисправности и планировать техническое обслуживание, предотвращая простои. Это делает современные ЭЗС капитальными активами с предсказуемым жизненным циклом и низкой совокупной стоимостью владения.

Развитие инфраструктуры зарядных станций

Стратегическое развитие зарядной инфраструктуры является критическим условием для успешного перехода к устойчивой транспортной и энергетической системе. Этот процесс выходит далеко за рамки простого количественного увеличения точек зарядки и предполагает качественное преобразование всей экосистемы. Ключевым вектором развития становится интеграция ЭЗС в интеллектуальные энергосистемы (Smart Grid), где они трансформируются из пассивных потребителей в активные управляемые элементы сети. Это реализуется через технологии двусторонней связи (V2G - Vehicle-to-Grid), позволяющие электромобилям в периоды пиковых нагрузок не только прекращать потребление (функция управления спросом - Demand Response), но и возвращать накопленную в батареях электроэнергию обратно в сеть, выполняя роль распределенных накопителей энергии. Такая динамическая балансировка нагрузки повышает стабильность энергосистемы, особенно в условиях роста доли нестабильной генерации от солнечных и ветровых электростанций.

Эффективное развертывание инфраструктуры требует решения комплексных задач, включая оптимизацию географического размещения хабов на основе анализа транспортных потоков, модернизацию распределительных электросетей для обеспечения растущих мощностей и внедрение единых стандартов биллинга и идентификации для создания бесшовного пользовательского опыта. Развитие идет по пути создания иерархической сети: медленные AC-станции в жилых кварталах и офисах (для ночной и рабочей зарядки), быстрые DC-станции вдоль магистралей и в торговых центрах, а сверхбыстрые хабы — в ключевых логистических узлах.

Таким образом, современные зарядные станции становятся важным звеном в развитии зеленой экономики. Они не только обеспечивают базовое удобство для владельцев электромобилей, но и вносят прямой вклад в декарбонизацию, способствуя снижению выбросов парниковых газов в транспортном секторе и обеспечивая гибкость для интеграции возобновляемых источников энергии в общий энергобаланс, что в конечном итоге ведет к улучшению экологической обстановки и повышению энергетической независимости.

Заключение

Зарядные станции являются фундаментальным элементом формирующейся новой энергетической и транспортной парадигмы. Их повсеместное внедрение способствует не только сокращению выбросов парниковых газов и улучшению экологии городов, но и повышению общей устойчивости и гибкости энергосистемы за счет распределенного накопления энергии и управления спросом. Инвестиции в эту инфраструктуру — это инвестиции в экологически чистое, технологически продвинутое и экономически устойчивое будущее.
