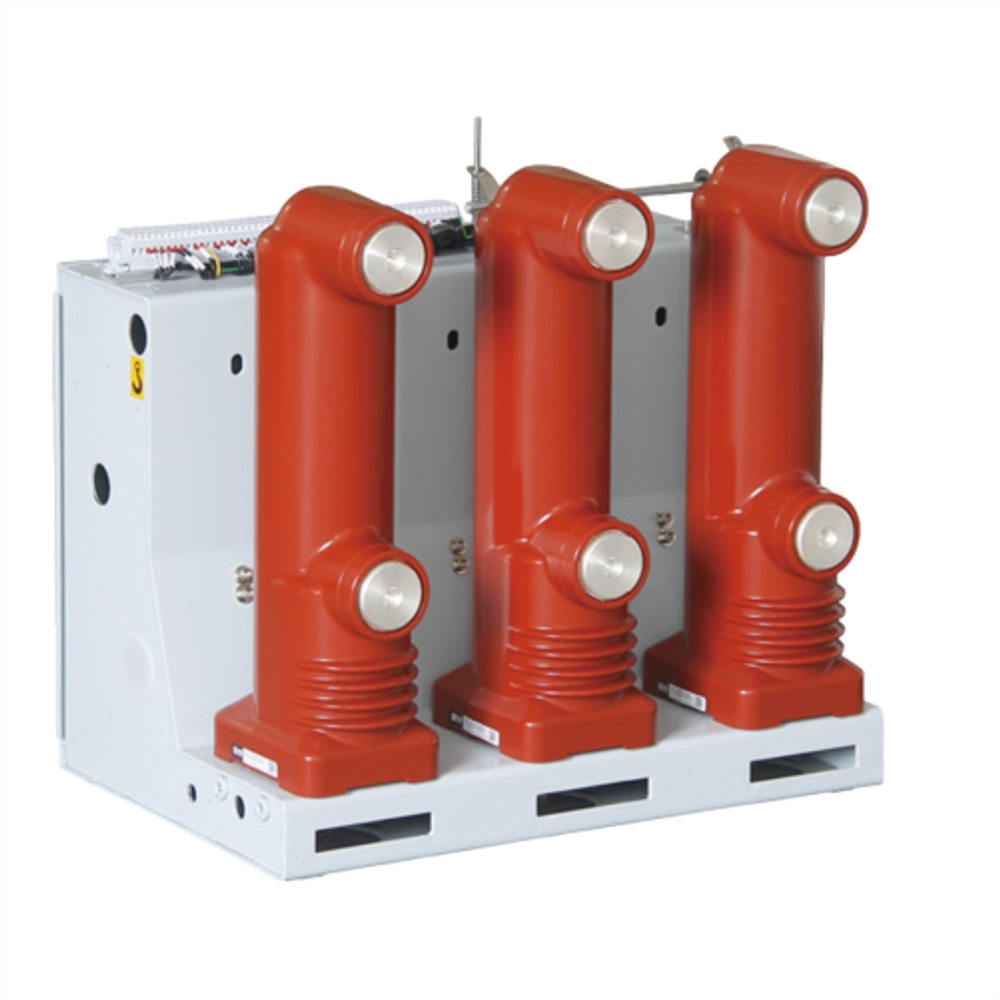

Вакуумные выключатели ВВ-4Z от ЧЗЭО — надёжные устройства для отключения высоковольтных линий до 35 кВ (50 Гц) при авариях, таких как короткие замыкания и перегрузки. Они также применяются для управления линиями электроснабжения предприятий и городских энергосистем.
• Исполнения:
- Стационарное исполнение: монтируется в ячейках КРУ, КСО.
- Выкатное исполнение: снабжено тележкой для оперативного обслуживания.
- Моторизованное исполнение: установлено на моторизованную тележку, упрощая обслуживание и замену.
• Преимущества:
- Высокая эффективность гашения дуги
- Долговечность благодаря минимальному износу контактов
- Экологичность, так как не используются масла или вредные газы
• Основные элементы конструкции:
1. Вакуумная камера
2. Подвижный контакт
3. Верхний и нижний выводы
4. Контактная пружина
5. Изолированная тяга и механизм подключения
6. Компаунд
7. Пружинно-моторный привод
• Исполнения:
- Стационарное исполнение: монтируется в ячейках КРУ, КСО.
- Выкатное исполнение: снабжено тележкой для оперативного обслуживания.
- Моторизованное исполнение: установлено на моторизованную тележку, упрощая обслуживание и замену.
• Преимущества:
- Высокая эффективность гашения дуги
- Долговечность благодаря минимальному износу контактов
- Экологичность, так как не используются масла или вредные газы
• Основные элементы конструкции:
1. Вакуумная камера
2. Подвижный контакт
3. Верхний и нижний выводы
4. Контактная пружина
5. Изолированная тяга и механизм подключения
6. Компаунд
7. Пружинно-моторный привод
Характеристики
Тип
Ваккумный выключатель
Производитель
ООО "ЧЗЭО"
Напряжение, кВ
10
Рабочий ток, А
630
Ток короткого замыкания, кА
40
Межфазное расстояние, мм
150
Конструктивное исполнение
Стационарное
Длительность короткого замыкания, с
4
Полное время отключения, мс
35-70
Собственное время отключения, мс
20-50
Оперативное напряжение питания (AC/DC), В
220
Ресурс коммутационной стойкости
10000
Номинальная последовательность операций
О-0,3с-ВО-180с-ВО
Пиковое значение тока КЗ, кА
100
Климатическое исполнение
У3
Тип привода
Пружинно-моторный
